白噪声发生器

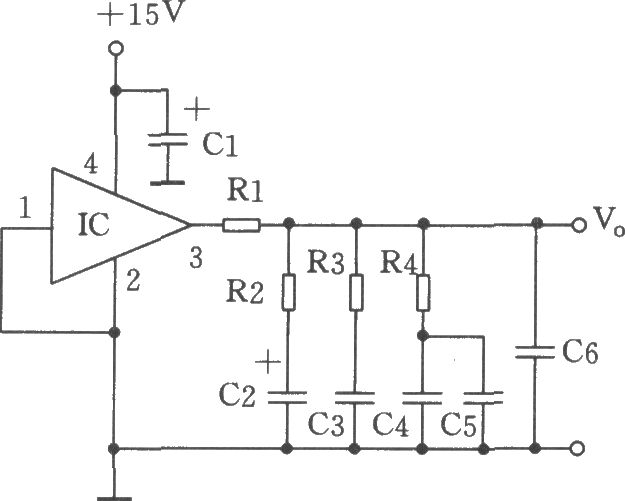

如图所示，ICMM5837宽带白噪声发生器，通过10Hz到40kHz的每倍频程3dB滤波器，产生白噪声输出。噪声从20Hz到20kHz整个音频频段内有着平坦的频谱分布。输出叠加在8．5V直流电平上的1Vp-p的噪声。本电路主要用于可控噪声源。 元器件选择：集成电路IC：MM5837。电容Cl：100μ25V，C2：1μ50V，C3：0.27μ63V，C4、C5：0.047／63V，C6：0.033μ63V。电阻Rl：6．8kΩ，R2：3k，R3：1k，R4：300Ω，均选用l／8WRJ型电阻。
