采用D／A转换器的锯齿波信号发生器(DAC08EQ)

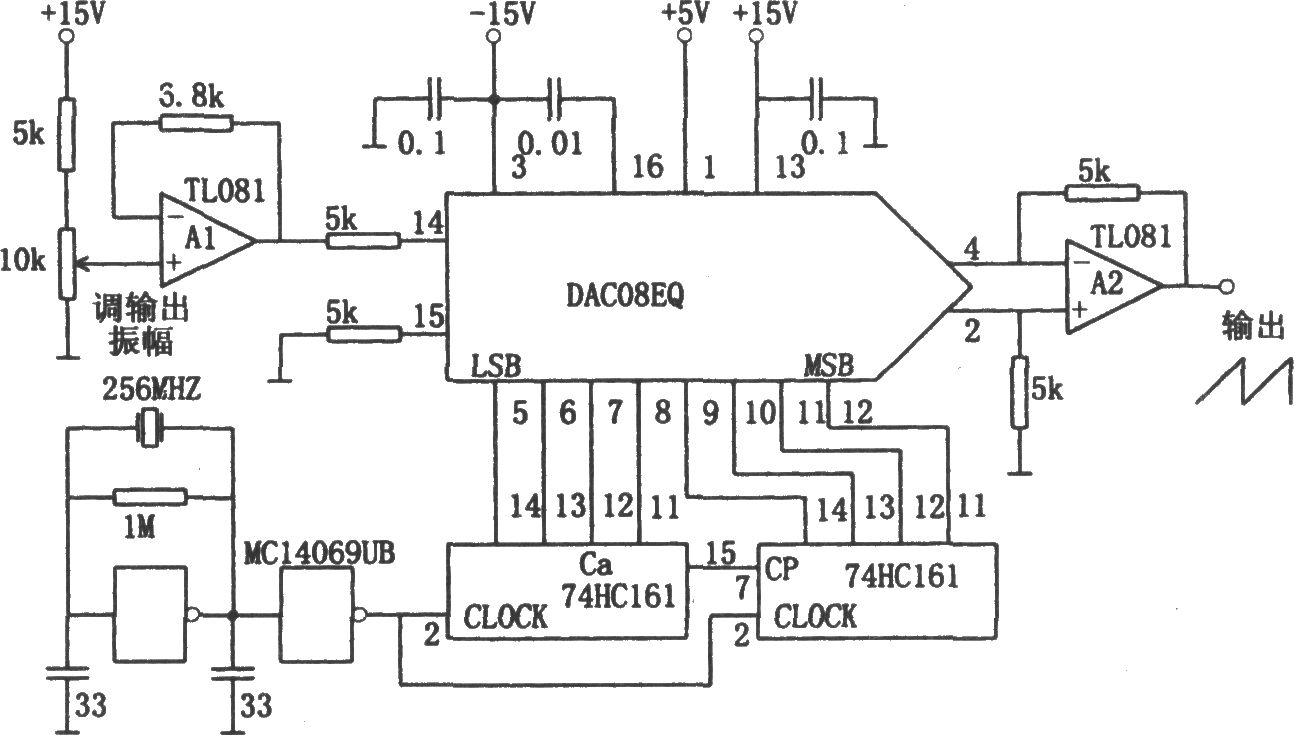

如图所示为采用D／A转换器的锯齿波信号发生电路。该电路由晶体振荡电路、计数器和D／A转换器组成。晶体振荡电路输出的信号送到计数器，计数器从0开始每计数一个值，D／A转换器就输出l步大小的模拟电压。当计数值达到最大后就返回到0，模拟电压也返回到0，输出电压再慢慢增加，这样就可获得高精度的锯齿波。图中，如果把计数器改为加减计数器，计数值从0达到最大值后，转换为减法计数器，可获得三角波。此外，如果把数字信号存入P2ROM中并顺序读出，经D／A转换后就可获得任意形状的波形。锯齿波或三角波的周期由晶体振荡器的振荡频率决定。
