56～512kHz高频振荡器
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-07-07
简介如图所示为56～512kHz高频振荡器电路。它由高频振荡器、告警电路所组成。1．技术指标：(1)频率范围：56～512kHz；(2)输出电平： 5．5±ldB；(3)频率准确度：不超过±20Hz；(4)告警信号：当停

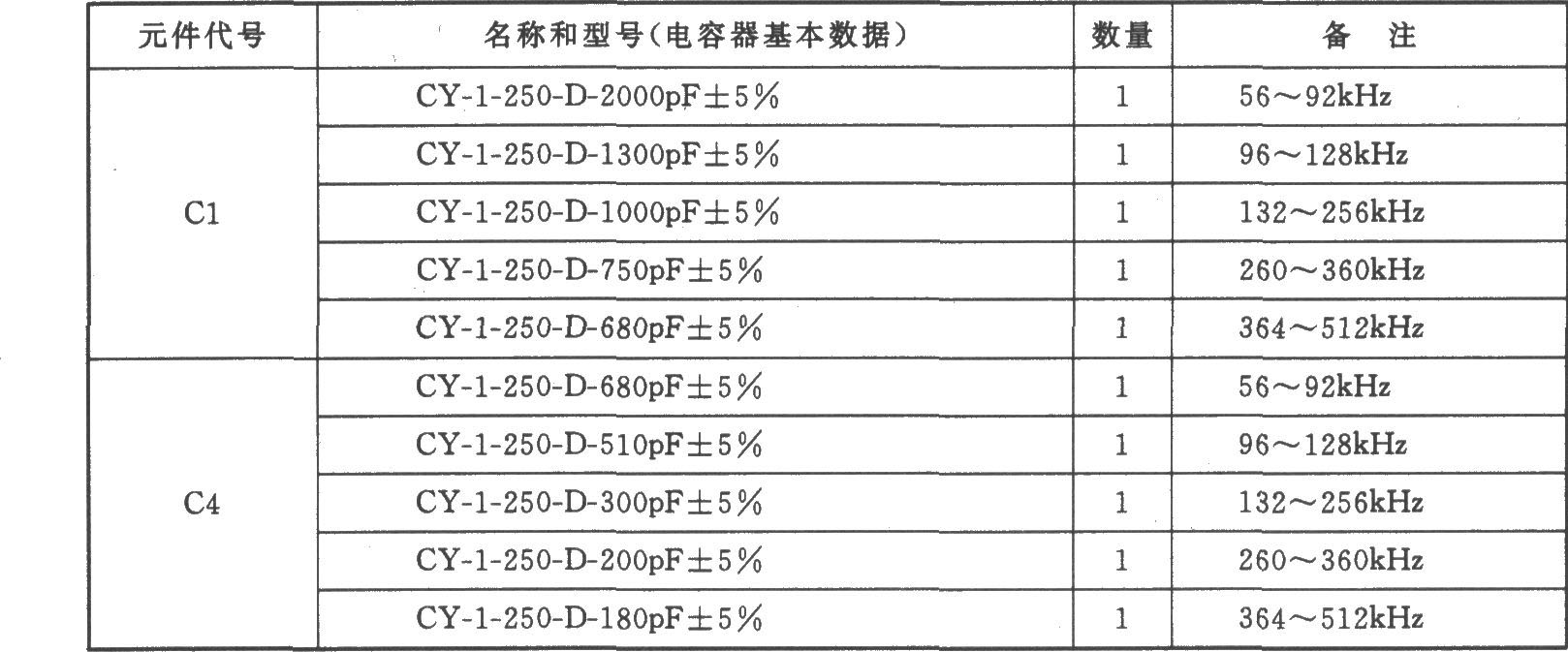

如图所示为56～512kHz高频振荡器电路。它由高频振荡器、告警电路所组成。 1．技术指标： (1)频率范围：56～512kHz； (2)输出电平： 5．5±ldB； (3)频率准确度：不超过±20Hz； (4)告警信号：当停振时，告警灯亮，并发出告警声。 (5)工作温度：0～ 45℃保证指标，-10～0℃， 45～ 50℃可靠工作 元器件选择： 三极管VTl～VT4：3DGl01C、β=65～85，VT5～VT6：3DGl308、β=85～115。石英晶体SJT：型号为101型石英晶体，晶体用t脚座即GZC7-F。电容器Cl和C4的选择如表所附。
56～512kHz高频振荡器
