采用ARM Cortex-M3的USB热电偶温度测量系统电路图

　　电路功能与优势

　　本电路显示如何在精密热电偶温度监控应用中使用精密模拟微控制器ADuCM360/ADuCM361。ADuCM360/ADuCM361集成双通道24位-型模数转换器（ADC）、双通道可编程电流源、12位数模转换器（DAC）、1.2 V内部基准电压源、ARM Cortex-M3内核、126 kB闪存、8 kB SRAM以及各种数字外设，例如UART、定时器、SPI和I2C接口等。

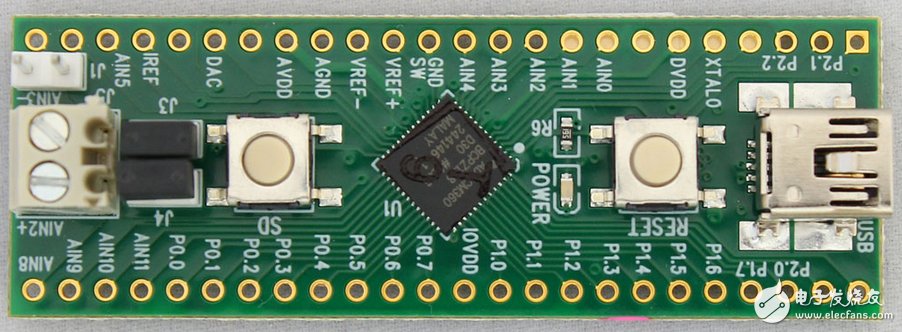

　　在本电路中，ADuCM360/ADuCM361连接到一个热电偶和一个100 铂电阻温度检测器（RTD）。RTD用于执行冷结补偿。

　　在源代码中，ADC采样速率选择4 Hz。当ADC输入可编程增益放大器（PGA）的增益配置为32时，ADuCM360/ADuCM361的无噪声代码分辨率大于18位。

　　

　　图1. ADuCM360/ADuCM361用作温度监控控制器与热电偶接口（原理示意图，未显示所有连接）
