24位4.7Hz、4通道模拟数据采集系统电路图

　　电路功能与优势

　　图1所示电路是一种灵活的信号调理电路，用于处理宽动态范围（从几mV p-p到20 V p-p）的信号。该电路利用高分辨率模数转换器（ADC）的内部可编程增益放大器（PGA）来提供必要的调理和电平转换并实现动态范围。

　　在过程控制和工业自动化应用中，±10 V满量程信号非常常见；然而，有些情况下，信号可能小到只有几mV。用现代低压ADC处理±10 V信号时，必须进行衰减和电平转换。但是，对小信号而言，需要放大才能利用ADC的动态范围。因此，在输入信号的变化范围较大时，需要使用带可编程增益功能的电路。

　　此外，小信号可能具有较大的共模电压摆幅；因此需要较高的共模抑制（CMR）性能。在某些源阻抗较大的应用中，模拟前端输入电路也需要具有高阻抗。

　　

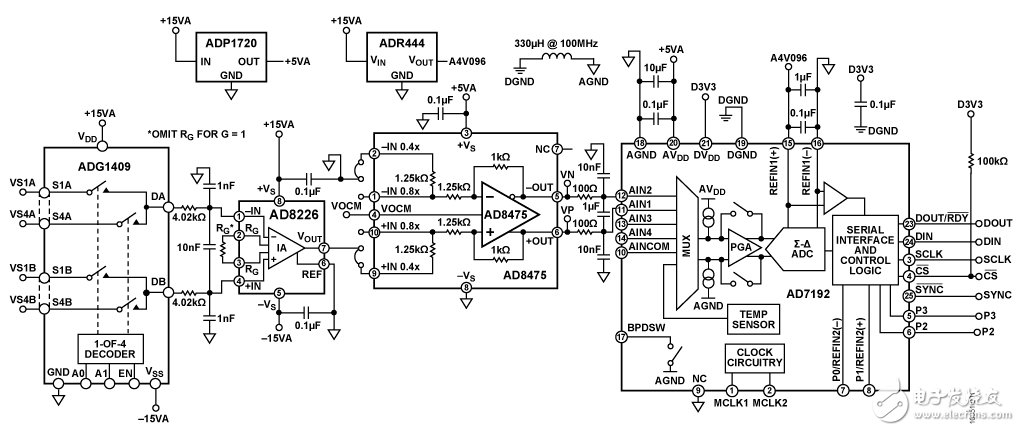

　　图1. 适合宽工业范围信号调理的灵活模拟前端电路

　　图1所示电路解决了所有这些难题，并提供了可编程增益、高CMR和高输入阻抗。输入信号经过4通道ADG1409 多路复用器进入 AD8226低成本、宽输入范围仪表放大器。AD8226低成本、宽输入范围仪表放大器。AD8226提供高达80dB的高共模抑制（CMR）和非常高的输入阻抗（差模800ΩM和共模400ΩM）。宽输入范围和轨到轨输出使得AD8226可以充分利用供电轨。

　　AD8475是一款全差分衰减放大器，集成精密增益电阻，可提供精密衰减（G=0.4或G=0.8）、共模电平转换及单端差分转换功能。AD8475是一种易于使用、完全集成的精密增益模块，采用单电源供电时，最高可处理±10 V的信号电平。因此，AD8475适用于衰减来自AD8226且最高20Vp-p的信号，同时维持高CMR性能并提供差分输出来驱动差分输入ADC。

　　AD7192是一款内置PGA的24位Σ-Δ型ADC。片内低噪声增益级（G = 1、8、16、32、64或128）意味着可直接向该ADC输入小信号。

　　结合上述器件，对幅度会变化的信号而言，该电路可以提供非常好的性能且易于配置。该电路适合工业自动化、过程控制、仪器仪表和医疗设备应用。
