离散LEAD I ECG实现的数据采集模块（用于ECG系统）
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-18
简介描述 此 TI 验证设计适用于心电图 （ECG）。ECG 是一种测量心脏电活动的方法，要求高精度模拟前端仪器增益级、滤波和高分辨率数字转换。此设计采取一定的方法，实现了从多个分立的
描述
此 TI 验证设计适用于心电图 （ECG）。ECG 是一种测量心脏电活动的方法，要求高精度模拟前端仪器增益级、滤波和高分辨率数字转换。此设计采取一定的方法，实现了从多个分立的模拟组件设计出 LEAD I ECG 测量系统。通过一种使用 OPA2333 的仪器前端，超低功耗得到了优化并由 18 位 ADS8881 进行数字化。
特性
18 位，10ksps 取样率
200Hz ECG 信号
优化：ECG
功率：AVDD = 3.3V 时 1.5mW
利用 ADS8881（18 位，1Msps SAR ADC）、OPA2333（输入/INA）、OPA313 + REF3330（基准）

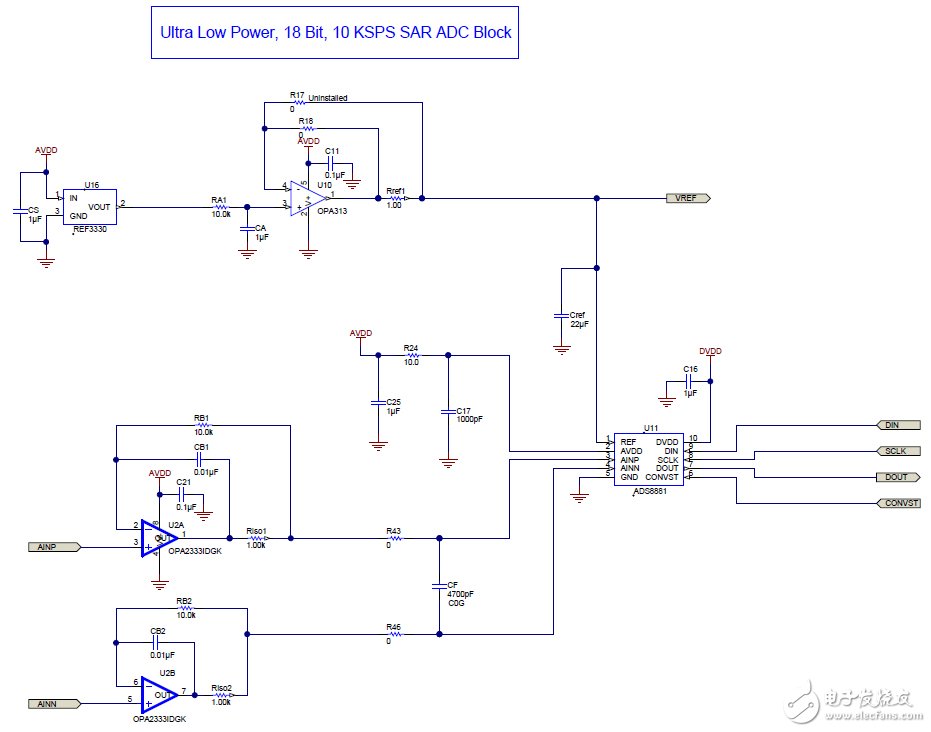

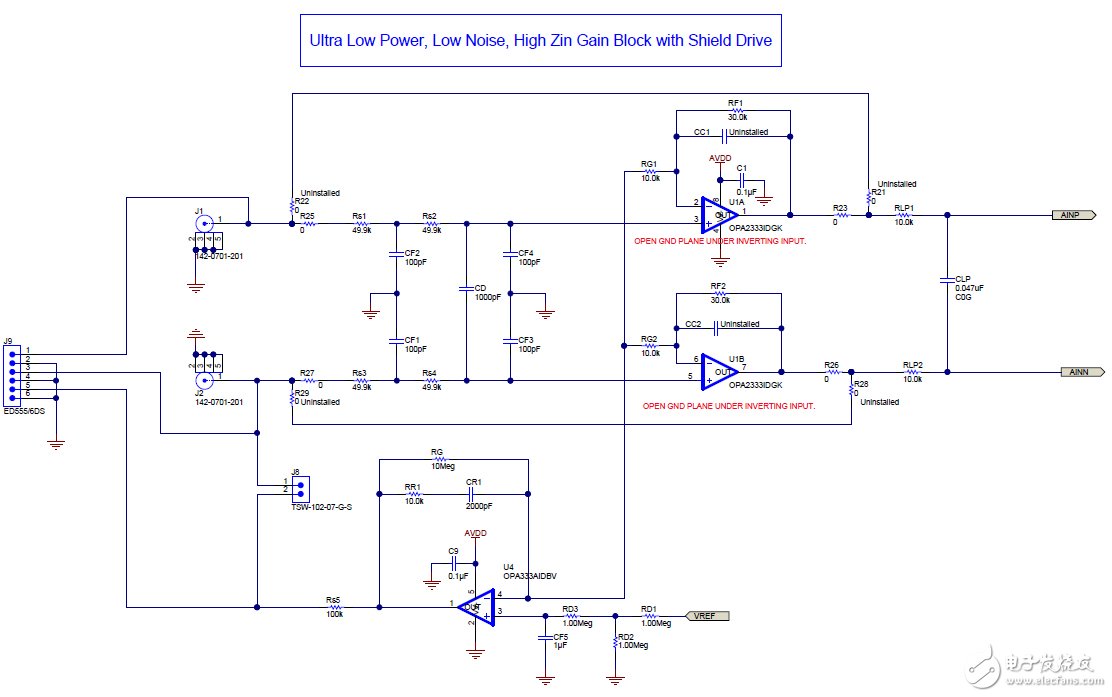

原理图/方框图
