智能家居网关模块电路设计集锦

> 看完这么多智能家居网关模块电路设计后，是不是创意爆棚呢？机会来了，赶紧参加物联网创新应用设计大赛，赢取iPhone 6吧！<

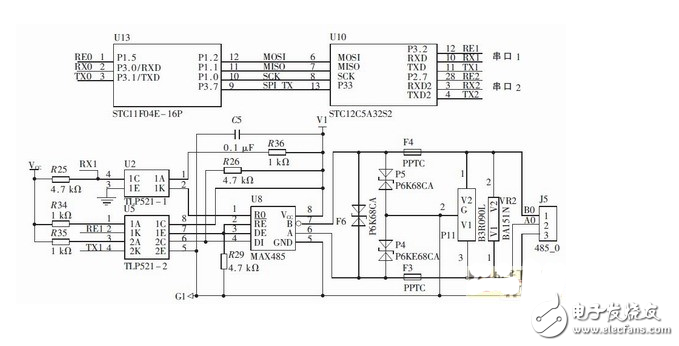

　　TOP1 消防指示灯智能网关监控系统接口电路

　　电路原理：SCK、MISO、MOSI 分别是SPI 接口的时钟信号、主站输入信号、主站输出信号。定义STC12 的SPI 接口工作在从站方式，STC11 作为SPI 主站。由于STC11 单片机没有SPI 功能， 必须用软件模拟SPI 主站功能， 这里仅将STC11 作为字节数据传输的中转站， 不进行信息帧的校验、存储和转换。监控计算机发出指令经STC11 的串口接收， 通过SPI 发送至STC12 进行处理。STC11 再通过SPI 接收返回信息， 然后通过串口发送至监控计算机。设计中，STC12 通过在SPI_TX 引脚的输出下降沿，告知STC11 启动模拟SPI 主站功能， 从STC12 的SPI 接口寄存器中读取一个字节数据。

　　



　　TOP2 嵌入式智能家居系统网关模块电路

　　工作原理：装置工作原理，分为远程控制模块、主控制器、从控制器和控制电路四大部分。远程计算机和手机分别通过Internet网络和GPRS网络与具 有Windows CE平台的主控制器相连接进行通信。主控制器和从控制器通过串口分别与蓝牙模块相连接，通过蓝牙传输进行通信。从控制器直接与控制电路相连接，通过控制电 路对家用电器进行控制，如图是关于nRF0433的无线收发模块电路的设计。

　　



　　这是一个共发射集放大电路，调整基极偏置，当输入模拟信号，晶体管集电极电流随模拟信号强度变化而变化，于是，LED的输出光功率也随模拟信号 而变化。采用此电路的改进形式，电路采用5V直流工作点，设计R1=30Ω，R2=2KΩ。发射端与信号源之间接一个隔值电容Cf=10uF，由于 LM386的增益可以达到200，为了减小发射端信号的幅度（否则信号幅度太大，在接收端难以调节至不失真），电容Cf和地之间接一个Rb=100Ω的电 阻。由于ICQ要达到20mA左右，由R1和R2偏置计算可知射极所接的电阻为几十欧左右，设计为Re1=20Ω，Re2=52Ω，并且在Re2上并联一 个隔直电容Cef为100uF。
