Windows CE下基于TSC2101的音频控制系统电路设计

　　Windows CE是一个开放的、可裁剪的、32位的实时嵌入式操作系统。它具有可靠性好、实时性高、内核体积小的特点，所以被广泛用于各种嵌入式智能设备的开发，其应用涉及工业控制、信息家电、移动通信、汽车电子、个人电子消费品等各个领域，是当今应用最多、增长最快的嵌入式操作系统。而在这些嵌入式应用中，音频模块成为了大多数产品不可或缺的一部份。构造了基于Intel Xscale PXA272和TSC2101音频芯片的音频系统，并简要介绍了其实现方法。

　　采用的音频芯片TSC2101集成了立体声音频解码、触摸屏控制芯片，立体声DAC能以高达48Kb/s的采样率播放音频文件，专供 PDA、PMP、智能手机和MP3播放机使用。TSC2101 将扬声器放大器、耳机放大器和四线触摸屏控制器与音频编解码器集成再一起，带有一个立体声头戴送受话器接口、一个手机送受话器接口、一个单声道8Ω扬声器放大器以及一个32Ω受话器驱动器，并集成有一个电池监控器和一个片上温度传感器。TSC2101芯片的电路设计如图2所示。

　　

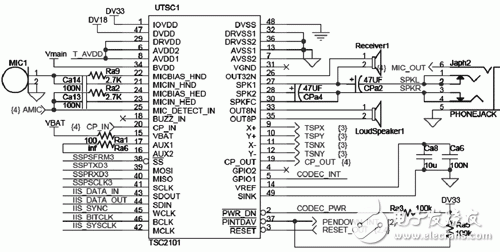

　　图2 TSC2101芯片电路设计

　　电路原理：本设计为TSC2101在智能手机中的运用，CP-IN为通信模块的语音输入，CP-OUT则为音频系统到通信模块的输出，在实际的应用中 MIC1可以通过TSC2101的内部PGA（可编程增益放大）、AGC（自动增益控制）电路连接到CP-OUT，实现智能手机的话筒功能；同时，MIC1输入还可以通过内部的ADC将语音数据采样后经I2S总线传输到处理器存储空间实现录音功能。当然，在智能手机通话的同时，还可以实现通话录音功能。电路图中的38～41引脚为SPI接口，42～46引脚为I2S控制引脚，引脚9～12为触摸屏输入，引脚27和28为音频输出可以连接耳机，引脚26连接手机听筒，引脚33、35连接外置扬声。
