基于CAN总线的轮胎智能实时监控系统电路设计

　　设计中采用摩托罗拉面向TPMS的集成芯片MPXY8020A作为轮胎压力检测单元的主器件，进一步减小了系统的体积、降低了系统的功耗。该系统不仅把采集到的压力、温度值显示出来，并且该数值以CAN的格式发送到总线上，挂接在上的子系统，根据接收到的报文做出措施，这样使轮胎的重要性显得越来越明显。如挂接在CAN系统上的发动机模块，如果从总线上采集到的数据表明压力值低于标准值，则可以使它减速，避免对发动机系统造成磨损等等。并且在现流行的TPMS模块上加一个泄压模块，使得胎内压力永远不可能达到过压至爆胎状态，使我们的行车更为安全、可靠。

　　胎内模块

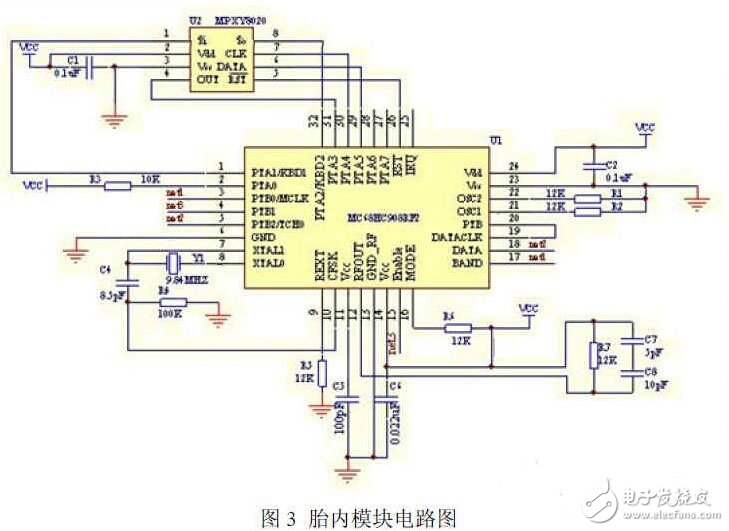

　　图3所示为轮胎模块电路原理图。模块安装在轮胎气门芯上，由锂电池供电。射频芯片的晶振频率为9.84MHZ，通过将MODE引脚置低电平选择FSK发射调制方式，发射频率为434MHZ。天线印制版电路的设计中利用环形天线技术。
