基于MSP430单片机和CS8900A的以太网终端模块电路

　　通信系统尤其是因特网在日常生活中的作用越来越重要，并且呈加速发展的趋势。如今，上网不再是个人电脑和网络工作站的专利，很多用微控制器（或称 单片机 ）控制的嵌入式系统也成为了因特网网络节点中的一员，通常，这种嵌入式系统可称为嵌入式因特网终端。试想，如果通过网页浏览器，能够完成对远处的微控制器控制，并能够接收到微控制器采集的信号，那将给人们的生活带来很大的便利和极大地推动生产力的发展。

　　CS8900A低功耗的以太网控制器，被广泛应用于工控机中。其高集成度的设计（在应用当中只需要极少的外围元件）和简单容用的总线接口，非常适用于本设计。目前，许多的以太网控制器都只提供PCI（周边元件扩展接口）接口，而CS8900A可以直接和微控制器相连，所以，可以MSP430F149的 I/O口来直接对CS8900A进行控制，具体连接方式如图2所示。另外，CS8900A可以直接3V供电，这有利于和MSP430F149之间的电平匹配。

　　

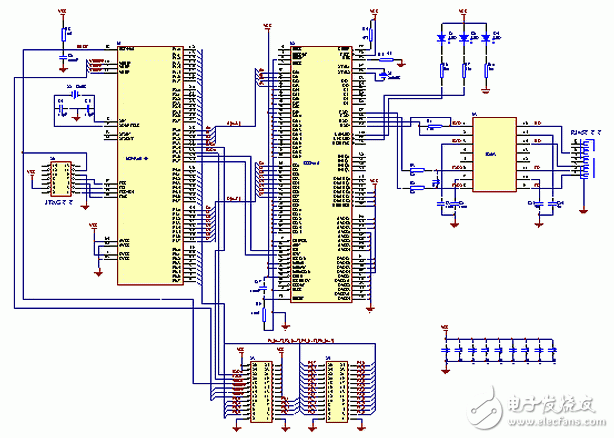

　　图2：硬件电路原理图

　　随着网络技术的发展，需要进行网络连接和通信的微型嵌入式因特网终端越来越多，这不仅可以应用于日常生活中，也可以应用于许多工业现场，特别是在那些分散、共享数据或需要共享某些信息的工业现场嵌入式网络终端的技术优质更加明显。此外，MSP430系列 单片机 的功耗非常低，很好的解决了在某些特殊场合下的电源问题。
