基于ARM9的远程无线智能视频监控电路 — 电路图天天读（34）

　　在嵌入式领域，ARM9系列微处理器在高性能和低功耗方面提供了最佳的性能，因此选用ARM9嵌入式处理器S3C2440设计实现了一个远程图像光线监控系统通过这个系统，可以远在千里之外控制一个摄像机进行图像采集并回传。如果这个摄像机有一个485接口的云台，还可以通过互联网远程控制摄像机的取景角度、镜头拉伸、聚焦等功能。除了获取图像数据。系统还提供了多路开关控制和数据采集功能，可以连接温度、湿度等各类传感器和控制红外夜视灯等其他外部设备的开关状态。最后，通过GPRS或CDMA无线通信模块及Internel互联网将数据传至任何地方。

　　图像采样接口电路

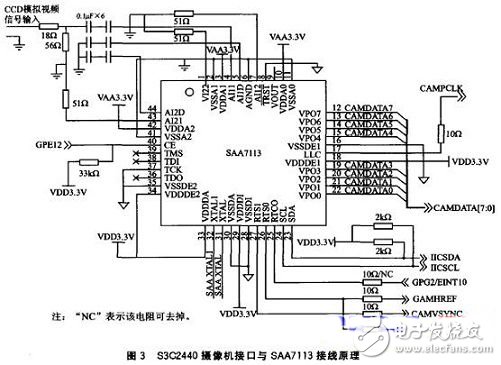

　　S3C2440的摄像头接口支持ITU-R BT.601/656 YCbCr8比特标准的图像数据输入，最大可采样4096&TImes;4096像素的图像。摄像头接口可以有两种模式与DMA控制器进行数据传输：一种是P端口模式，把从摄像头接口采样到的图像数据转为RGB数据，并在DMA控制下传输到SDRAM;另一种是C端口模式，把图像数据按照YCbCr4:2：0或4:2：2的格式传输到SDRAM。上述两种工作模式都允许设置一个剪辑窗口，只有进入这个窗口的图像数据才能够传输到SDRAM。S3C2440的摄像机接口接收ITU标准的图像数据，不能直接接收CCD摄像机输出的模拟视频信号，因此还需要1片SAA7113视频解码芯片。 SAA7113可以输入4路模拟视频信号，通过内部寄存器的不同配置可以对4路输入进行转换，输入可以为4路CVBS或2路S视频（Y/C）信号，输出8 位“VPO”总线，为标准的ITU656、YUV 4:2：2格式。对SAA7113初始化需要通过I2C 总线进行，而S3C2440内部集成的I2C控制器正好可以实现这个过程。S3C2440的摄像机接口与SAA7113的连接原理如图3所示。

　　

　　SAA7113 的CE 引脚与S3C2440 的一个GPIO 引脚相连，这样可以控制SAA7113的工作状态。当无须采集图像时，将该GPIO口输出低电平，使SAA7113芯片处于低功耗状态，节省电能的消耗。对照图2和图3可以看出，SAA7113芯片就是图2的“外部图像传感器”。它向嵌入式系统的摄像机接口提供了采样到的标准ITU视频数据。这些数据经过 DMA的P端口或C端口控制传输到了内存，这样就可以在内存中对图像数据作进一步的加工处理。
