简易多种协议隔离器接口电路设计

　　通常产品设计时间非常紧张，用于新产品设计的资金也并不宽余。但不管怎样，我们都必须要在不增加成本的前提下设计出能够运行于恶劣环境下的稳健系统。一般而言，这会要求使用电流隔离，用于保护敏感控制电子组件免受外部突入和瞬态浪涌电流的损害。如果您的设计涉及许多工业接口，那么当您在各大半导体厂商的官方网站上看到琳琅满目的RS-485、RS-232、CAN和I2C信号隔离器时，您会发现自己像一个进到糖果店里的小孩一样兴奋不已。但是，当您想要采购经理批准购买这些产品时，他会立马给您泼上一盆冷水：“不能利用一些已有的标准组件吗？不管用什么方法，把它们都利用起来？”

　　今后碰到这种情况，您可以热情洋溢的回答“没问题”了，因为本文将为您介绍一小部分工业接口电路，它们几乎都只使用一个标准隔离器。图1-4 显示了工业应用中最为常见的数字接口的简化示意图。

　　

　　图 1 隔离式 RS-485 总线接口

　　

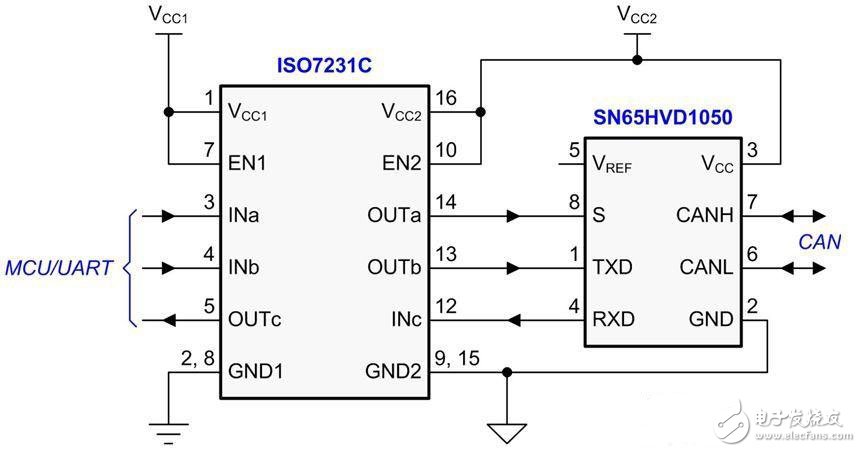

　　图 2 隔离式 CAN 总线接口

　　

　　图 3 隔离式 RS-232 线路接口

　　

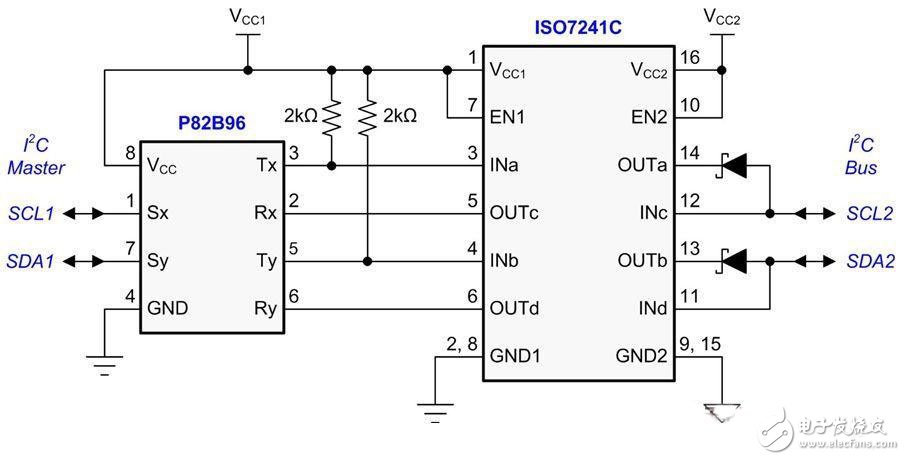

　　图 4 多主机应用隔离式 I2C 总线接口
