深入解读红外导弹跟踪系统整体电路

　　跟踪系统是红外导弹产品的重要组成部分，主要用来测定目标的方位，并为跟踪阀提供跟踪指令，使陀螺进动，位标器跟踪目标，以便让目标保持在位标器光轴附近。跟踪系统采用了DSP数字信号处理技术，使目标能够更准确地定位跟踪，抗干扰技术更强，射程目标更远，战斗力更强，使红外导弹有了更进一步的发展，跟踪系统进行了弹载计算机的性能开发，提高了导弹武器系统方面的性能。

　　跟踪系统接收来自位标器的四路信号和基准信号，测定目标的方位并产生位标器阀所需的修正信号，即跟踪指令，经信号放大后，驱动位标器阀使陀螺进动，把目标保持在位标器瞬时视场的中心位置。同时跟踪系统向导弹其它部件输出目标，捕获的音响信号H，F，DIS，ATEL等信号。输出跟踪、制导功率放大器开启信号PDIS1、PDIS2；生成安全距离定时信号SD1、SD2，引爆信号SD3；产生自动增益控制信号AGC1、AGC2、AGC3等。

　　电源源部分

　　有三个电源，两种类型：模拟电路供电、数字电路供电。其中，模拟电源有VCCA+5V直流电源和9.1V基准电源；数字电源有VCCD+5V直流电源。

　　VCCA+5V直流电源

　　VCCA+5V直流电源如图2所示，U13为23V转换为5V的DC-DC转换器，作为DSP内部模数转换电路和数字电位器的基准电压。U4、 R37、V18、R121等元件组成扩流电路，增加带载能力。C12、C52为滤波电容。正常工作时，V9负端电压为14.1V，正端电压为9.1V（均以26V电源地为地），+5V电源由V18发射极输出。

　　

　　图2 VCCA+5V直流电源电路原理图

　　2VCCD+5V直流电源

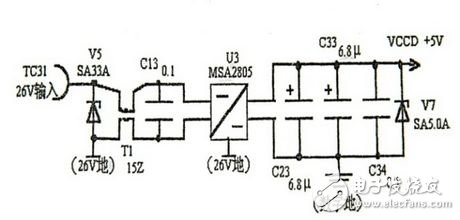

　　VCCD+5V直流电源如图3所示，U3为一DC-DC转换器，它的内部有一变压器，将26V转换为5V，同时将5V数字电源与模拟电源隔离，为DSP、光耦等器件供电。T1为电感线圈，可以改善电路的抗电磁干扰性能；C13、C23、C33、C34均为滤波电容。V5、V7为瞬态抑制二极管。它们正常工作时并不导通，当设备电源或跟踪系统电源供电大于其允许的最大峰值电压时，二极管击穿短路，保护跟踪系统。

　　

　　图3 VCCD+5V直流电源电路原理图

　　9.1V基准电源

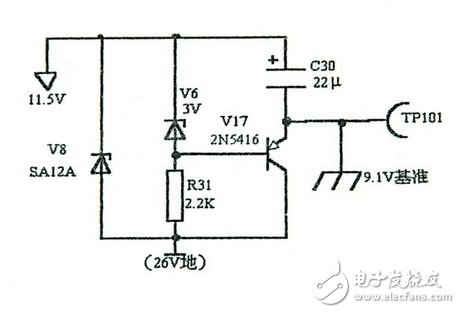

　　9.1V基准电源如图4所示，输入电压为11.5V，稳压管V6的稳压值为3V ，故三极管V17的基极电压为11.5V-3V=8.5V左右，加电稳定后，V17基射极间电压差为-0.6V，故射极输出电压为 8.5+0.6=9.1V，C30为滤波电容。9.1V基准电源的作用是使四路目标信号顺利传递。

　　

　　图4 9.1V基准电源电路原理图
