基于CC2430的ZigBee无线传感系统电路设计
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-18
简介ZigBee 是一种基于IEEE802.15.4标准的个域网协议,是一种低成本、低功耗的近距离无线组网通信技术。文中提出了一种基于ZigBee 与51内核的高频无线传感器网络节点的硬件设计方案,方案中
ZigBee 是一种基于IEEE802.15.4标准的个域网协议,是一种低成本、低功耗的近距离无线组网通信技术。文中提出了一种基于ZigBee 与51内核的高频无线传感器网络节点的硬件设计方案,方案中详细介绍了其各组成模块的设计原理。并且该方案以Chipcon 公司的CC2430为基础,可应用于基于ZigBee协议的各种软硬件开发。
无线传感器网络技术得到了飞速发展,由于2.4 GHz 通信频段免费、开放等特性,各种基于该频段的通信协议,如Wi-Fi、蓝牙等技术已相当成熟,并得到了广泛应用。ZigBee 是一种基于IEEE802.15.4 标准的低功耗个域网协议,该协议基于2.4 GHz 频段,是一种低成本、低功耗的近距离无线组网通信技术,近年来广泛应用于各种射频通信领域,如区域定位、视距数据传输、物联网标签、车用无线电子设备等。
CC2430 控制器电路配置
在本设计中,主控单元承担外围器件扩展与控制、A/D 转换、数据传输等功能。CC2430 属于高度集成的SOC 系统,其I/O 口设计紧凑,并具备复用功能,因此,在设计中需要尽量节约I/O 口的使用,必要时可对其进行扩展。同时,设计还应具备在线下载与调试功能,以方便工程应用的需要。
I/O 口配置
CC2430 具有21 个数字I/O 口引脚,即P0、P1、P2.它们均是8 位I/O口。每个口都可以单独设置为通用I/O 或外部设备I/O.除了两个高输出口P1_0和P1_1 之外,其余均用于输出。本设计相关I/O 口通过插接件形式进行预留,以方便不同场合使用及扩展,具体如图2 所示。
调试接口

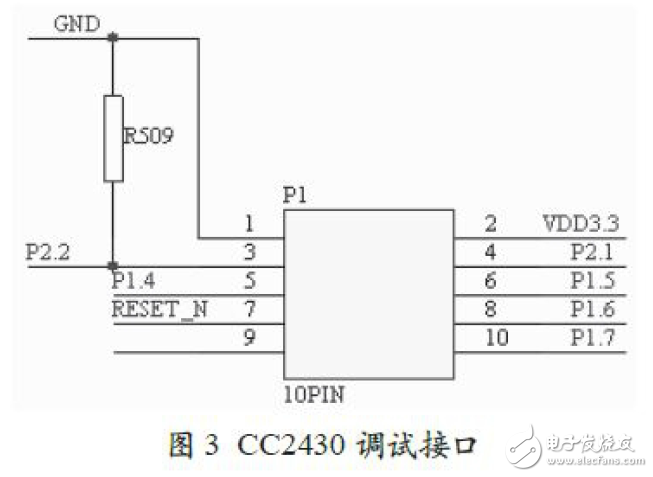

本设计CC2430 具备在线调试与下载功能,可根据需要进行自由配置。图3 所示是CC2430 调试接口图,该接口通过调试接口引脚P2.2 与P2.1 组成,它们分别用作调试时钟与调试数据信号引脚。
时钟与复位

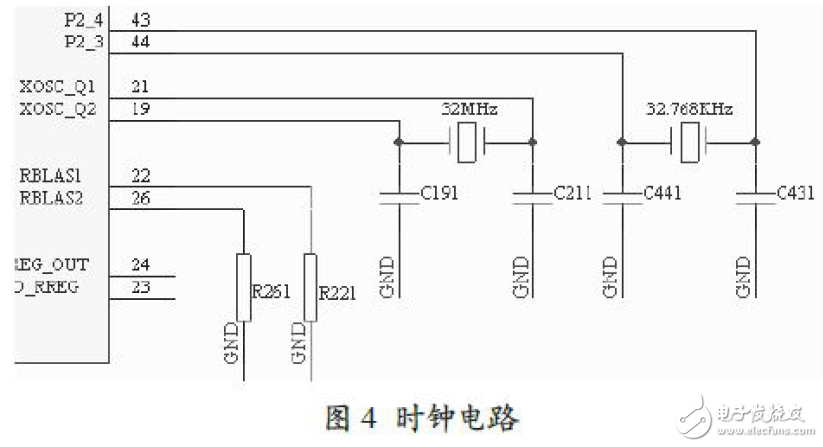

CC2430 的晶振采用二级设计,一级是32 MHz,另一级是32.768 kHz.在CC2430 整机工作模式下(PM0),这两种晶振需共同工作;而在PM1 和PM2电源模式下(省电模式),只有32.768 kHz 晶振工作;在PM3 模式下,两者全关。同时,在RBIAS1 和RBIAS2(22、26 引脚)引脚上须外接1% 精密电阻,为32 MHz 晶振提供精确偏置电流的具体电路如图4所示。CC2430 具备上电复位功能,也可采用手动复位。只需要将第10 引脚RESETn 强行拉至低电平,即可完成复位。
