语音识别家用电器控制风扇系统电路设计

　　现阶段，随着电子科学技术的高速发展，家用电器的智能化水平也越来越高，为了满足人们生活中对家用电器智能化、人性化的需求，语音识别技术应用于家用电器将是不可避免的。语音识别技术对于实现人机交互也是很重要的一块，如果很好的解决了语音识别技术，并且将这一技术应用于现实生活，这将会给人们的生活带来一次大的变革，也会提高人们的生活步骤，推动社会的发展。目前，对于中小词汇量的语音识别系统识别的精确率已经达到98%以上，对于特定人的识别精度则更高，但是在成本方面还存在一定的问题，因此研究语音识别控制风扇系统。

　　最小系统电路

　　最小系统电路图如下图所示，在OSC0，OSC1 口接晶振以及谐振电容，在锁相环接入相应电容电阻，在电源端和接地端接上0.1UF 去耦电容，提高考干扰能力。

　　SPCE061A 语音识别模块硬件结构

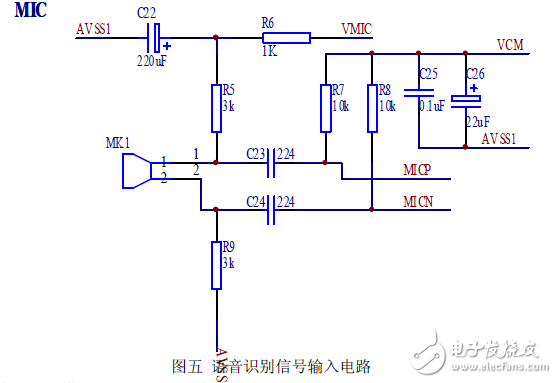

　　在SPCE061A 主控芯片对语音信号进行A/D 转换具有专门的转换通道——声音模-数转换通道。并且SPCE061A 内部置有麦克风放大电路和自动增益控制部分。自动增益控制部分可以自动调节所收到的麦克风音量，这样使得该系统不会受到发送命令的人所处位置的限制。SPCE061A 内部的麦克风前置放大电路主要由输入级、中间级、输出级三部分组成，输入级采用的是差分放大电路，它是麦克风前置放大电路的主要组成部分，差分放大电路作为输入级有很大的优势，能够有效的抑制输入端输入的共模干扰，对于输入的有效差分信号则不会产生任何干扰。本系统的语音识别信号输入电路如下图所示。C23，C24 是作为退偶电容用，减少噪音信号对语音识别的干扰。

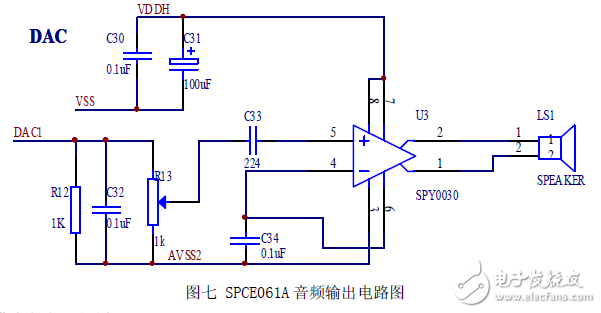

　　SPCE061A 的音频输出模块硬件电路设计图如下所示：

----------------------
