智慧家庭照明控制系统电路设计秘笈 —电路图天天读（89）

　　控制模块电路设计

　　电路原理：控制模块电路如图7所示。K1，K2，K3，K4， 通过对芯片的预设置可以使每个按钮发送不同的地址控制指令，例如设置K1 触发时芯片向电力线上发送B1 on 指令，则当按钮K1 按下时，模块发送B_ 指令，地址为B1 的接收模块的相应照明回路的开关将闭合，灯光打开。设置K2 触发时芯片向电力线上发送B1 off 指令，则当按钮K2 按下时，模块发送B1 off 指令，地址为B1 的接收模块的相应照明回路的开关将打开，灯光关闭。芯片的1 0 和1 1 脚连接PC 或MCU 进行通讯，可完成发出控制指令和对模块芯片设置功能。

　　

　　图7 控制模块电路

　　照度传感器控制电路

　　照度传感器采用On9668，是一个可实现光控阀值可调的光电集成传感器。电路如图8，图9 所示。控制模块电路中的按钮K1，K2，K3，K4 采用照度传感器电路代替， 芯片PLCBUS-9402393 的5，6，7，8 管脚各连接一个照度传感器。当环境亮度达到照度传感器Uadj 设置值时，OUT 管脚输出高电平或低电平，OUT 管脚连接单稳态触发器，这样从Q 端输出脉冲信号，输入到PLCBUS-9402393 芯片管脚5，6，7，8 端， 相当于触发控制模块电路的K1，K2，K3，K4 任意按键，就可发出相应控制指令。

　　图8 为环境照度大于设定值时，发送触发脉冲的电路，图9 为环境照度低于设定值时，发送触发脉冲的电路。

　　

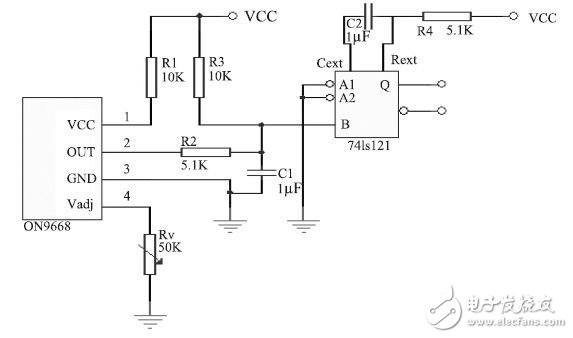

　　图8 照度传感器控制电路（一）
