常见串口接口电路设计集锦TOP6 —电路图天天读（118）

　　六中常用串口接口电路图设计。如果你是Win95/98/Me操作系统的话那第1和第2两种是最合适的，制作简单。如果是Win2000/XP操作系统的话第3种最合适，当然如果你的电脑只有25针串口可以用的话选第4种就好了。FMS接口使用电脑上的并口或者串口，而实际的电路有不少种，下面是我在网上搜集到的一些原理图，供大家参考制作。

　　1、并口接口（分立元件）

　　适用于Windows 95/98/Me操作系统。这个电路与FMS随软件提供的电路比多了一个200K的电阻，这个主要是为了与JR的摇控器连接，因为JR的摇控器教练口好象是集电极开路设计的，需要加一只上拉电阻才能正常工作。不过电路还是满简单的，用的元件也很少，很适合无线电水平不太高的朋友们制作，只是不能用于 Win2000/XP上有点让人遗憾。

　　2、串口接口（分立元件）字串5

　　适用于Windows 95/98/Me操作系统，电路也不是很复杂，当然元件比并口电路多了一些，而且串口的外壳比并口小很多，如何把这些元件都放到小小的外壳里免不了要大家好好考虑一下了。当做体积小也是它的最大的优点，而且不用占用电脑并口，因为现在还有一些打印机还是要用并口的。缺点同样是不支持Win2000/XP。

　　

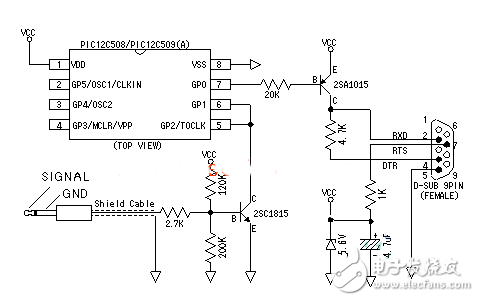

　　3、串行PIC接口（使用PIC12C508单片机）字串9

　　适用于Windows 95/98/Me/2000/XP操作系统。电路简单，只是用到MicroChip公司的PIC12C508型单片机，免不了要用到编程器向芯片里写程序了，这个东西一般朋友可能没有，不过大多卖单片机的地方都有编程器，你只要拿张软盘把需要用的HEX文件拷去让老板帮你写就可以了。这个接口最大的优点就是支Win2000/XP操作系统，还可以用PPJOY这个软件来用摇控器虚拟游戏控制器玩电脑游戏。

　　

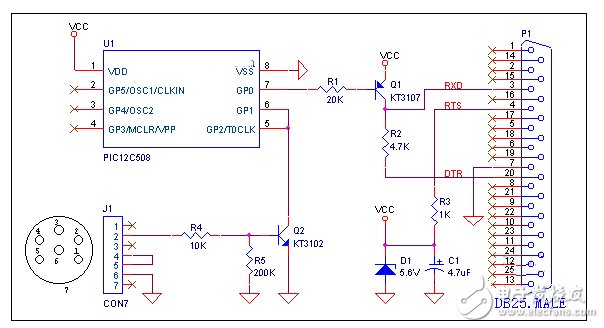

　　4、25针串行PIC接口（使用PIC12C508单片机）

　　适用于Windows 95/98/Me/2000/XP操作系统。电路同9针的接口基本一样，只不过是接25针串口的，现在用的不是很多了。

　　
