无人机飞行控制器电路设计攻略（112）

　　本文以586-Engine嵌入式芯片为核心，设计了某型无人机的飞行控制器，详细介绍了系统的硬件结构和相应的软件流程，并给出了仿真实验结果。586-Engine是TERN公司的基于AMD Elan SC520处理器的微控制模块，具有高可靠性、结构紧凑以及低功耗等特点，它同时具有功能强大的调试软件。586-Engine的主要参数指标如下：

　　（1）CPU为32位AMD Elan SC520，主频为133MHz；（2）具有高性能的浮点运算单元，支持正弦、正切、对数等复杂运算，非常适合需要复杂运算的应用。（3）配置512KB的SRAM，512KB的Flash，114字节内部RAM；（4）支持15个外部中断。共有7个定时器，包括一个可编程内部定时器，提供3个16位内部定时器和3个16位GP定时器，再加上一个软件定时器。这些定时器支持外部事件的计时和计数。软件定时器提供微秒级的硬件时间基准。

　　（5）提供32路可编程I/O，2个UART。共有19路12位A/D输入，包括11路ADC串行输入和8路并行ADC，转换频率为300kHz；6路D/A输出，包括2个串行输出DAC和4个输出并行12位DAC，转换频率为200kHz。

　　（6）工作温度为-40℃~80℃，尺寸为91.4mm&TImes;58.4mm&TImes;7.6mm。

　　飞行控制器硬件设计

　　该型无人机是为海军野战部队提供通讯中继用途的中型轮式无人机，其飞行控制器是一个单独装箱的小型航空机载电子设备，由DC/DC直流电源变换板、计算机主机板、模拟量通道板、开关量通道板和舵机控制板组成，全部模板通过母板上的总线方式连接，以减小尺寸，提高集成度。飞行控制器硬件结构如图1所示，实物图如图2所示。

　　下面详细介绍飞行控制器的数据采集、信息传输、控制量输出等问题。

　　（1）串口扩展

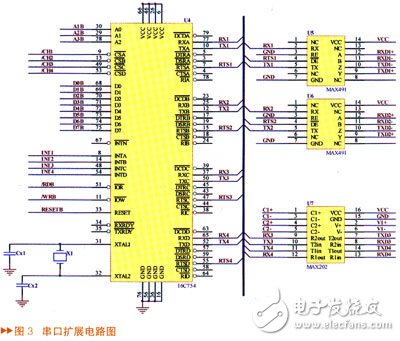

　　由图1可知，该飞行控制器需要与GPS、磁航向计和无线电高度表等进行通讯，共需5个串口。而586-Engine主板只提供2个串口，分别供地面检测和测控电台使用，因此需要进行串口扩展。串口扩展电路如图3所示。

　　串口扩展电路中采用TL16C754四通道UART并-串转换器件，将8位并行数据转换成4路串行输出，外加MAX202和MAX489电平转换芯片，扩展了2个RS232串口和2个RS422串口，可满足飞行控制器的硬件需求。
