AVR单片机硬件电路设计技术方法详解 —电路图天天读（107）

　　Mega16已经内置了上电复位设计。并且在熔丝位里，可以控制复位时的额外时间，故AVR外部的复位线路在上电时，可以设计得很简单：直接拉一只10K的电阻到VCC即可 （R0）。为了可靠，再加上一只0.1uF的电容（C0）以消除干扰、杂波。D3（1N4148）的作用有两个：作用一是将复位输入的最高电压钳在 Vcc+0.5V 左右，另一作用是系统断电时，将R0（10K）电阻短路，让C0快速放电，让下一次来电时，能产生有效的复位。当AVR在工作时，按下S0开关时，复位脚变成低电平，触发AVR芯片复位。

　　

　　重要说明：实际应用时，如果你不需要复位按钮，复位脚可以不接任何的零件，AVR芯片也能稳定工作。即这部分不需要任何的外围零件。

　　晶振电路的设计

　　

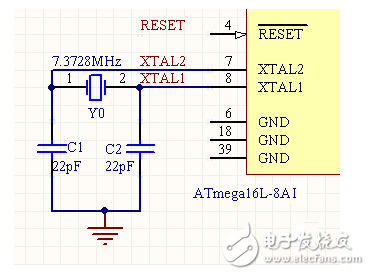

　　Mega16已经内置RC振荡线路，可以产生1M、2M、4M、8M的振荡频率。不过，内置的毕竟是RC振荡，在一些要求较高的场合，比如要与RS232通信需要比较精确的波特率时，建议使用外部的晶振线路。

　　早期的90S系列，晶振两端均需要接22pF左右的电容。Mega系列实际使用时，这两只小电容不接也能正常工作。不过为了线路的规范化，我们仍建议接上。

　　重要说明：实际应用时，如果你不需要太高精度的频率，可以使用内部RC振荡。即这部分不需要任何的外围零件。

　　AD转换滤波线路的设计

　　

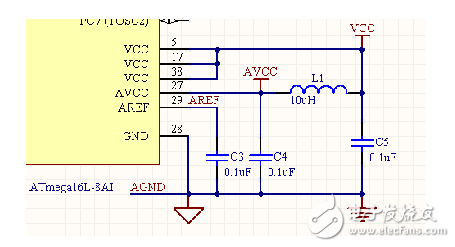

　　为减小AD转换的电源干扰，Mega16芯片有独立的AD电源供电。官方文档推荐在VCC串上一只10uH的电感（L1），然后接一只0.1uF的电容到地（C3）。

　　Mega16内带2.56V标准参考电压。也可以从外面输入参考电压，比如在外面使用TL431基准电压源。不过一般的应用使用内部自带的参考电压已经足够。习惯上在AREF脚接一只0.1uF的电容到地（C4）。

　　重要说明：实际应用时，如果你想简化线路，可以将AVCC直接接到VCC，AREF悬空。即这部分不需要任何的外围零件。
