轮式遥控机器人导航系统电路设计攻略 —电路图天天读（166）

　　轮式遥控机器人已经应用在地震、火灾等一些危险的室内区域进行救援和探测，或执行反恐任务。由并且近年来MEMS（微机电系统）结构的惯性传感器随半导体技术的进步得到了迅速发展，使其低成本而高精度的期望得到了实现。MEMS惯性传感器组成的惯性导航装置结合轮式小车的里程计，能够产生导航和定位信息，减少对外部环境的倚赖，实现在外部环境条件（例如光照、墙壁材质）未知情况下的导航，因此本项目采用了具有强大数字信号处理功能的DSP 28335芯片和PC控制终端，实现惯性传感器的数据采集、时序逻辑控制、与驱动系统通信和地图显示功能， 具有体积小、成本低、功耗低等优点。综上所述，本文将选用低成本的MEMS器件，结合DSP和卡尔曼滤波算法，能实现较高精度的轮式小车导航和定位。

　　系统体系架构

　　本文的目标是研制一个轮式小车惯性导航系统，能够通过wifi实现PC终端和手持终端控制轮式小车行动以及小车所采集数据的传输。搭建如下图1所示的系统，TI公司的浮点DSP TMS320F28335芯片作为主数字信号处理器，采集各MEMS惯性传感器的信号并处理，处理结果通过WIFI将数据输送到PC终端;PC终端负责显示定位结果和地图显示，并向小车驱动系统发送控制命令，同时接收驱动系统反馈的里程计信息。

　　

　　图1 总体架构

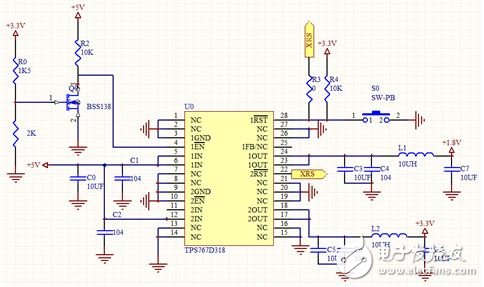

　　硬件设计上，主要分为核心板和驱动板。核心板包括DSP最小系统，JTAG下载口设计，系统电源供给电路和MEMS传感器，WIFI模块等。而驱动板主要设计的内容是直流大电机的驱动模块。TMS320F28335工作时需要的电压不同：内核电压（1.9 V）与I/O供电电压（3.3 V），对于电源比较敏感，所以电源部分利用两路输出电源器件TPS767D318来实现，如图2所示。同时根据仿真实验和实际焊接电路的测试，电源模块输出端最好使用一些容值不小于10uf的保护电容，且不能使用贴片电容，否则工作不稳定。

　　

　　图2 DSP电源设计

　　在电源设计中，考虑到TPS767D318芯片可以产生复位信号，所以在核心板上并没有再另外为DSP设计复位电路。

　　TAG下载口电路设计

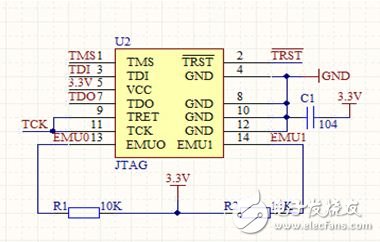

　　图3为JTAG电路，按照仿真器的通信引脚选择14脚的仿真接口，同时要注意EMU0和EMUl信号必须通过上拉电阻连接至电源，其中上拉电阻为10kΩ。

　　

　　图3 JTAG电路设计
