智能家电报警系统电子电路设计指南

　　报警器能根据监控的对象进行设计，种类繁多，广泛地运用于各行各业及人们的日常生活。一般而言，报警器的电路可分为单点式和多点式。单点式报警器电路结构较为简单，只需把传感器监测到的信号进行放大，直接驱动声光报警器电路工作。多点式报警器电路常采用单片机技术开发的电话报警系统，当有外人侵入、煤气泄漏、火灾等险情时，能及时地报警，可靠性大大提高。与单点式相比，多点式运用的范围更多，比如说工农业生产、安全防灾、住灾区防盗等诸多领域。常见的电子报警器有电子防盗报警器、可燃性气体报警器、火灾报警器等。

　　报警器的总体方案

　　下面对个别电路模块进行方案论证，其典型应用电路如图：

　　

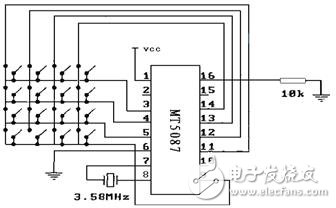

　　MT5087拨号电路

　　在图2-3电路中，键盘控制逻辑电路的行线和列线对应1-0中的一位数字，供程控交换机新服务性能使用，还有多余四个键备用。当按下一键时，就确定了是哪两种音调的组合，经过高、低两个音组的D/A转换，合成的正弦波经加法器相加后由MT5087的16端输出。MT5087键值与音频关系如表2-1 所示。

　　电源电路的设计

　　该电路将家用220V交流电经降压、整流、稳压后得到稳定的5V直流电。其电路设计如图3-1所示。

　　
