零伏开关电路

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介如图所示,零伏开关电路在交流电压过零时产生触发脉冲。为了在过零时触发,将555接成单限比较器的形式,其比较点电压通过在控制端5脚设置相应的静态偏置电压0.7~1V,用一支L

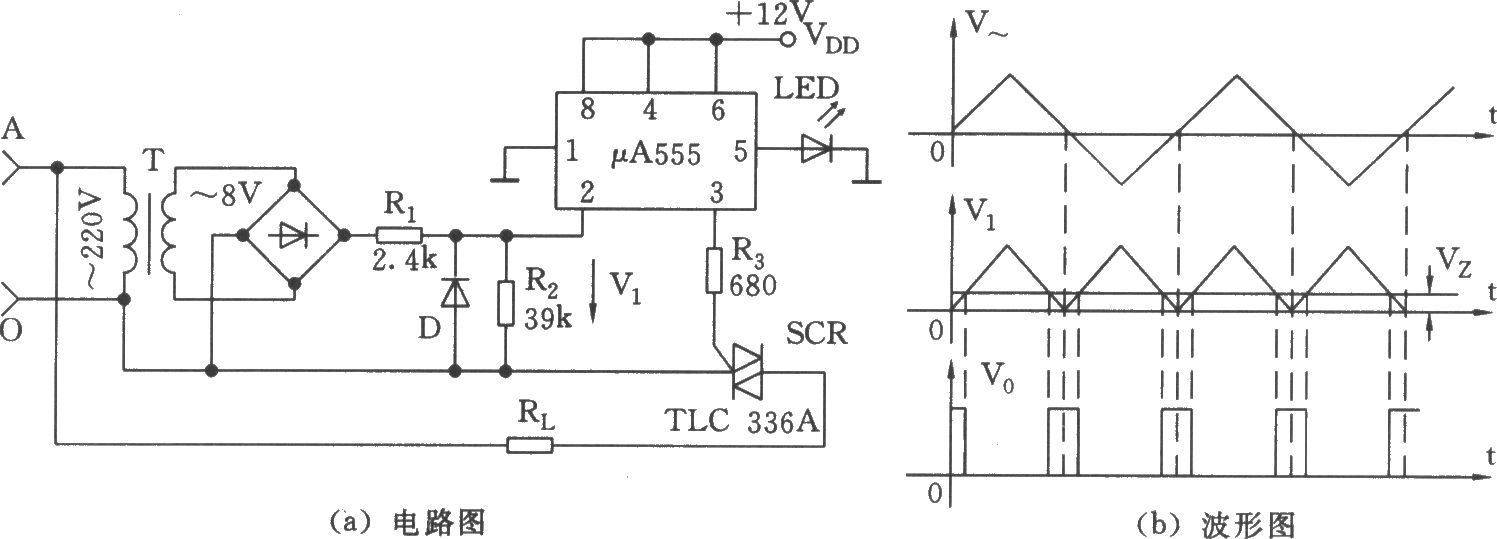

零伏开关电路 如图所示,零伏开关电路在交流电压过零时产生触发脉冲。为了在过零时触发,将555接成单限比较器的形式,其比较点电压通过在控制端5脚设置相应的静态偏置电压0.7~1V,用一支LED作为比较器件。还可作为基准电压存在的发光指示。工作过程的波形图如图(b)所示。在这里,为说明问题,将正弦波画成三角波,但不影响过程的分析。由于基准比较电压低,因而,触发电平接近于零伏,产生的脉冲宽度也窄。因此,SCR在交流电源电压过零时通、断,可减弱对邻近电器的高频辐射干扰和影响。
