用移相法产生SSB信号

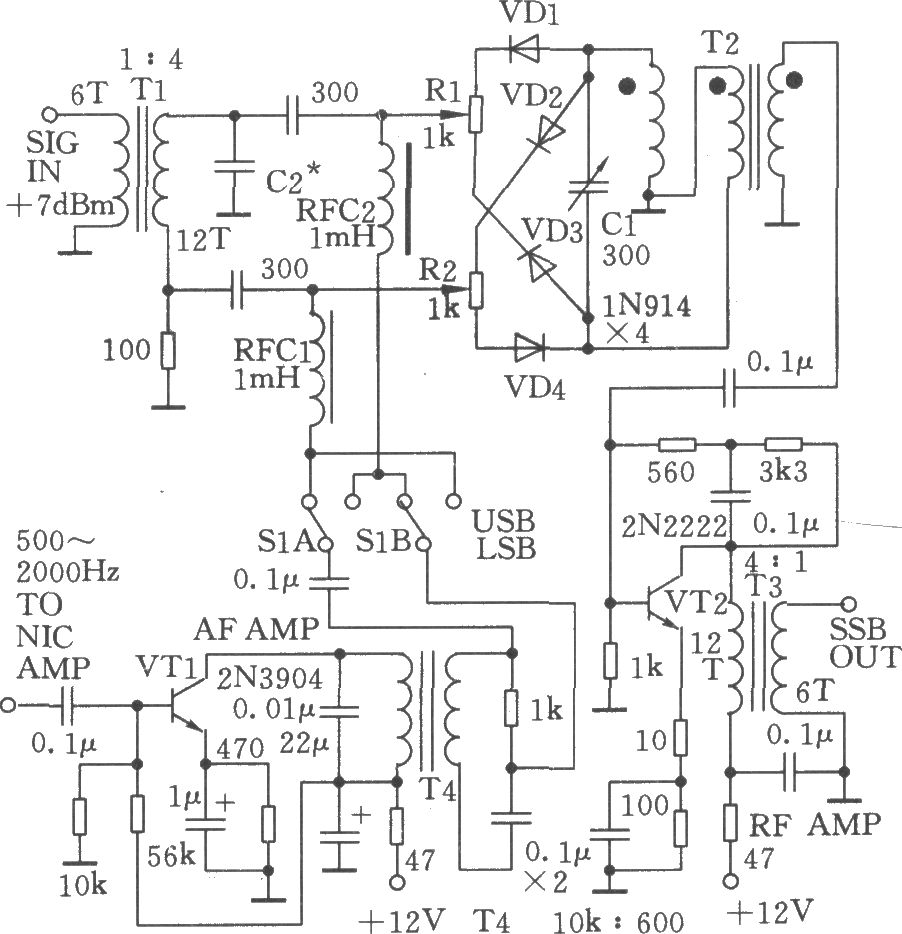

自制SSB发射机，对HAM来说，是一个挑战，也是对自身实力的一个检验。但目前国内很少有HAM能够自制SSB发射机，究其原因，主要是因为SSB发射机的核心部件晶体滤波器及其配用的晶振(如9MHz晶体滤波器所配用的8998．5kHz、9001．5kHz晶振)在国内难以购到，在这种情况下，可以采用移相法产生SSB信号，与常用的滤波法相比，移相法对无用边带抑制略差一点，但是它具有制作容易，成本低的优点，尤为突出的是—VFO(应具有相当高的频稳度)的输出频率可直接取为发射频率，不必再经过一次或多次变频，大大简化了整机电路设计，电路如图所示。
