用NE555装制的三角波、方波发生器

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

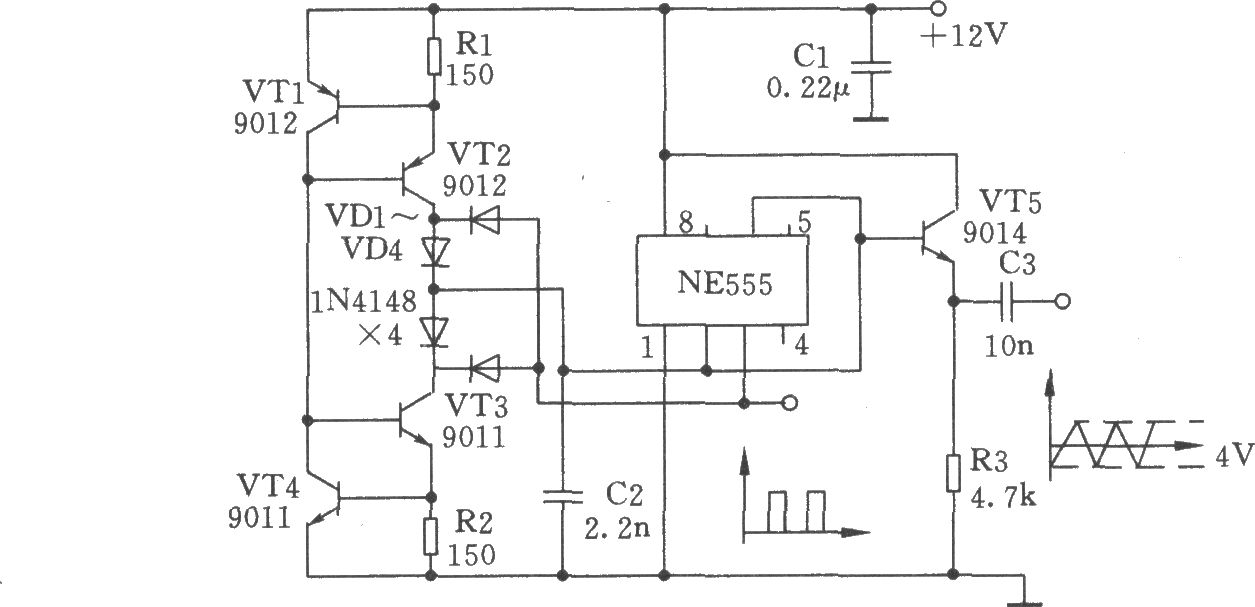

简介如图所示为用NE555装制的三角波、方波发生器。VTl、VT2和电阻Rl构成恒流源，用于对电容C2实现线性充电；VT3、VT4和电阻R2构成恒流源，用于对电容C2实现线性放电。
