数字钟时基振荡源电路

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

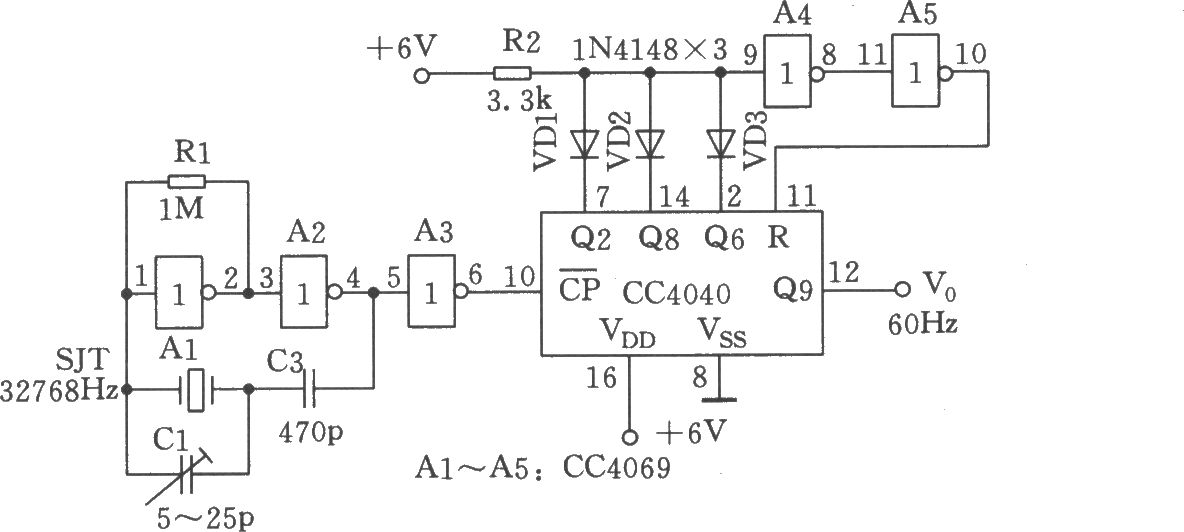

简介如图所示电路主要用作数字钟的时基振荡源。时基输出频率为60Hz，适用于LED数字钟集成电路，如LM8361～LM8365等。它由l2位二进制串行计数器／分配器CC4040和六反相器CC4069等构成的数字钟
