555构成的交流稳压器延时过压报警器

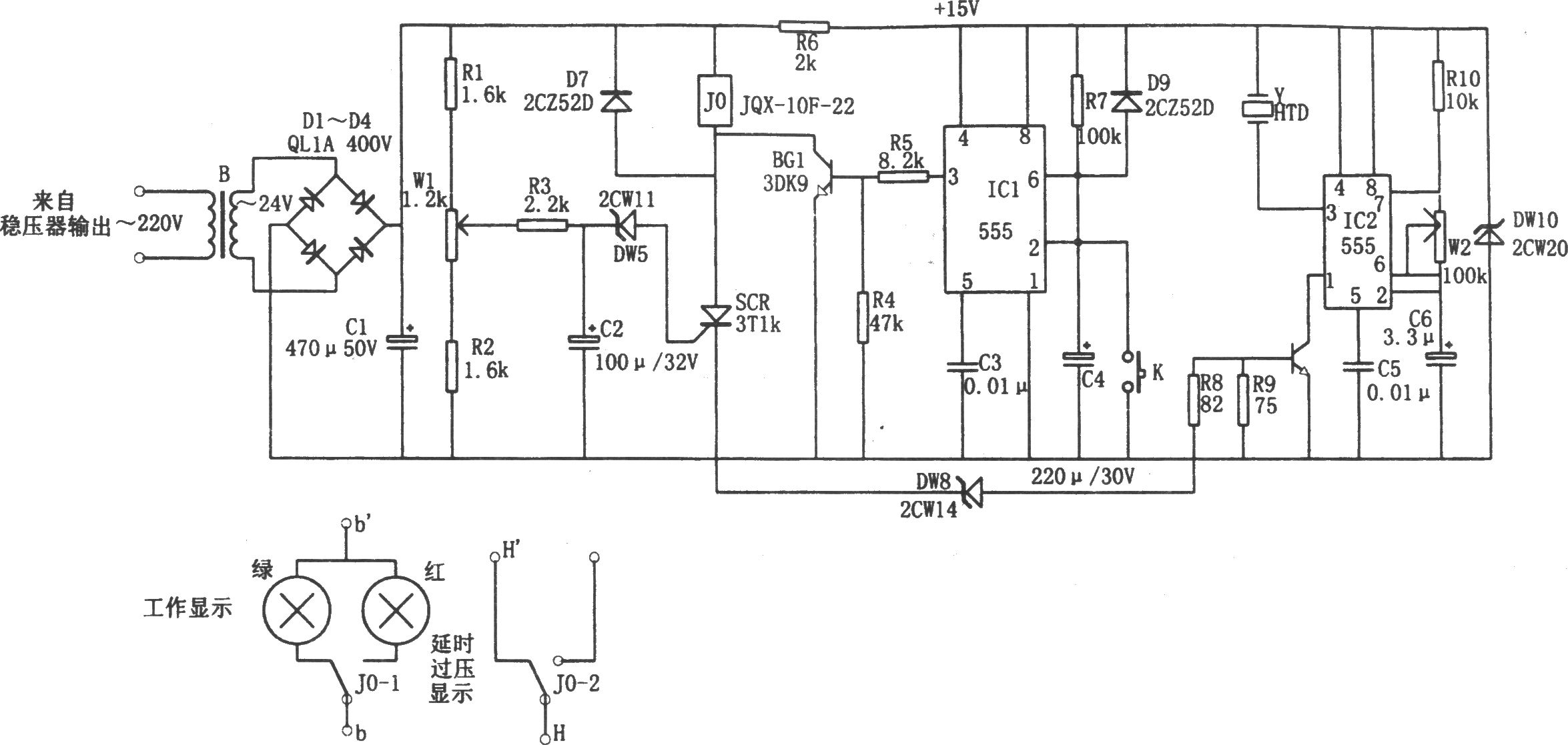

如图所示为交流稳压器延时过压报警电路。该报警器主要由高压延时电路、过压检测与报警电路、输出控制电路等部分组成。输出控制电路由可控硅SCR、继电器J0、D7组成。高压延时电路：时基电路555与R7、C4等组成一个延时振荡电路。当刚接上交流电源时，由于C4上的电压不能突变，②脚电压为低电平，此时555③脚输出高电平，使BG1导通，继电器J0吸合，断开稳压源的直流高压。由于C4的容量大，当其充电约1分钟后，其上的电压大于1/3VDD时，555③脚则相应输出低电平，使BG1管截止。继电器J0的触点J0-1、J0-2复位，将高压接通，绿色指示灯亮。 过压检测与报警电路：R10、W2、C6、IC2(555)组成一多谐振荡器。当分压器(R1、W1、R2)取出的过压保护取样信号电压超过给定值时，可控硅SCR导通，J0吸合，将稳压电源的高压断开。同时BG1管导通，使555的电源电路接通并产生振荡。振荡频率可通过调节W2来实现。音响信号由压电陶瓷蜂鸣器HTD发出。 本装置具有过压自动保护功能，当交流稳压器工作不正常而输出的电压过高时，自动显示报警，并断开高压。
