实用煤气泄漏报警器电路(CD4011)

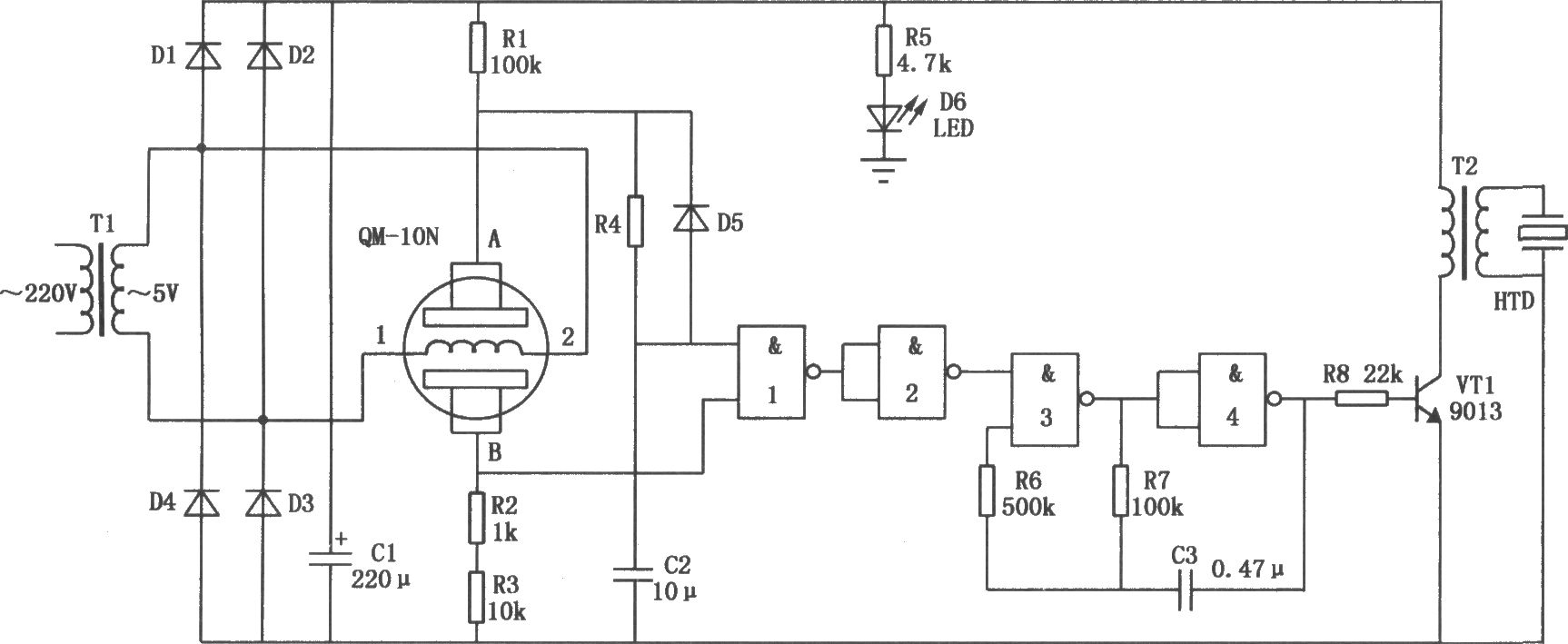

实用煤气泄漏报警器电路如图所示。2输入4与非门集成电路芯片CD4011中的两个与非门3、4组成音频振荡器。QM-10N为气敏传感器，它可以对煤气、液化石油气及瓦斯等进行检测。QM-10N的1、2端为热丝端，加有5V的交流电压。当无有害气体泄漏时，A、B两电极间呈高阻值，与非门l输出为高电平，则与非门2输出为低电平。该低电平加到与非门3的一个输入端，从而使由与非门3、4组成的音频振荡器停振，无信号输出，压电陶瓷片HTD无报警响声发出。当有害气体泄漏时，气体进入气敏传感器，使气敏传感器A、B两电极问的阻值下降，则B端的电位升高，从而触发与非门翻转，与非门l输出低电平，与非门2输出高电平。音频振荡器起振，振荡信号经三极管VTl放大后，通过耦合变压器T2加到压电陶瓷片HTD上，驱动压电陶瓷片HTD发出报警声。
