多路防盗报警监视器(CD4011、CD4017)
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介多路防盗报警监视器电路如图所示。它主要由CD4011和CD4017集成电路芯片构成,用指示灯报警和监察。该电路可对10个防盗监测点进行巡回监控,一旦某个监测点发生盗情,则设置在值班

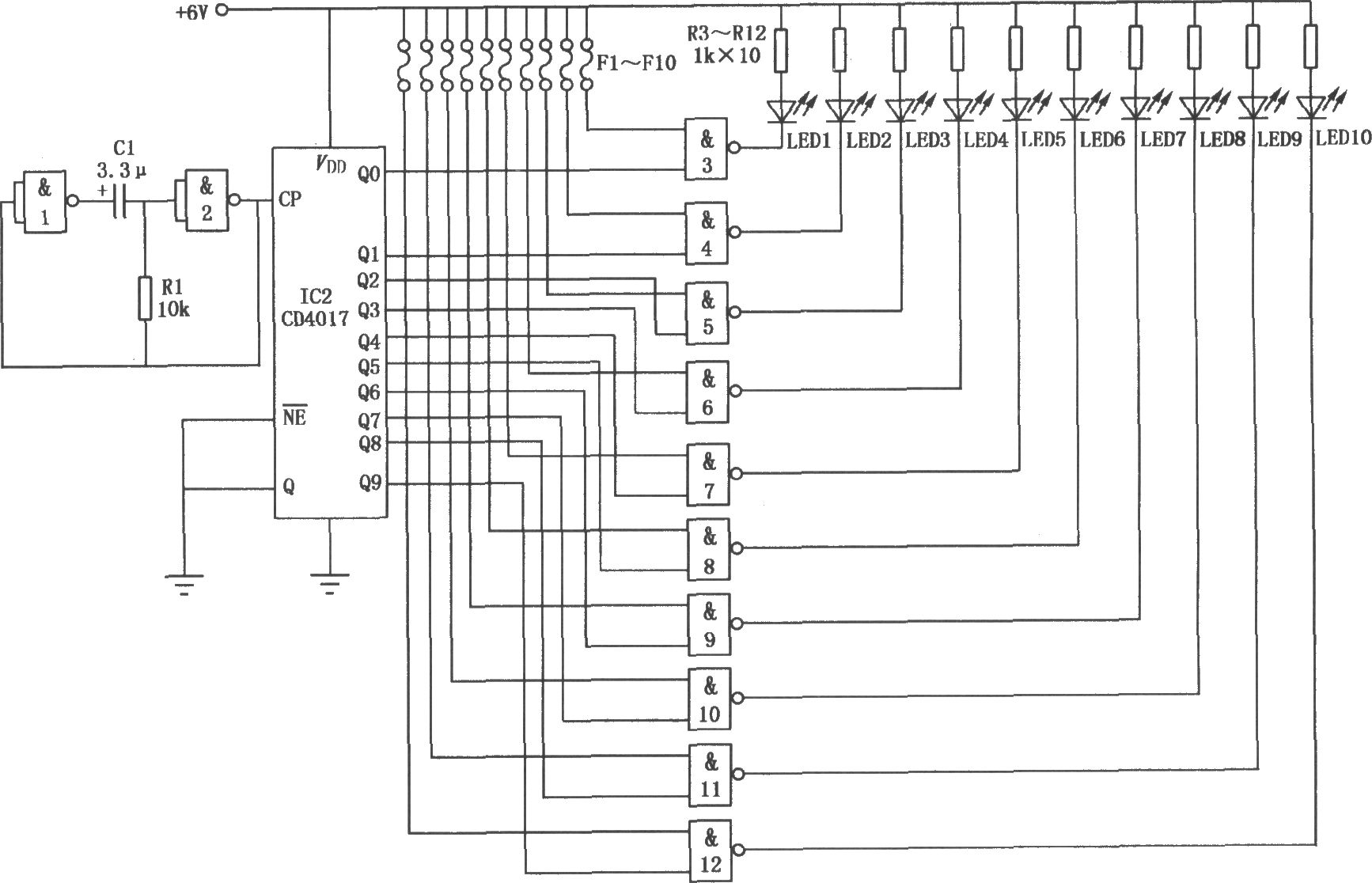

多路防盗报警监视器电路如图所示。它主要由CD4011和CD4017集成电路芯片构成,用指示灯报警和监察。该电路可对10个防盗监测点进行巡回监控,一旦某个监测点发生盗情,则设置在值班室的发光二极管(LED)监控台就能立即得到相应的报警信息。
