硅光电池组成的太阳能光控开关

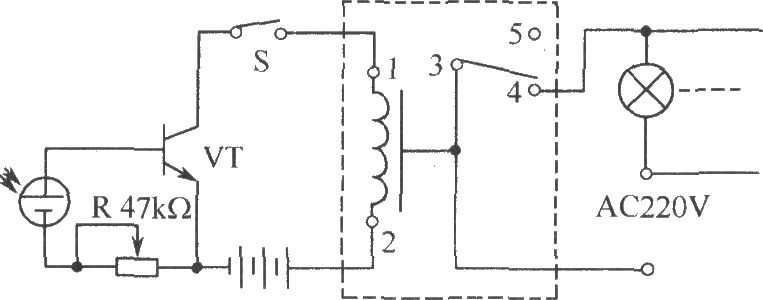

该电路由晶硅电池(光电池)、继电器、可调电阻、三极管、9V直流电源、手动开关等构成。继电器主接点1、2为线圈接点，3、4接常闭触点，3、5接常开触点，其中3、4、5与负载电路相连。当光照大于220lm时，将S处于闭合位置，电源电压使三极管正偏导通，继电器吸合，使控制负载的常闭触点3、4断开，常开触点3、5闭合，使路灯或灯塔回路断开，将其熄灭。当遇着阴雨天，光照恰在220lm以下值，且路灯处于熄灭状态时，需要将置位开关S断开，继电器释放，使电路恢复原始状态。 元器件选择：非晶硅电池采用6个导通单元、37.82cm2，引出正负极。VT选择3DG6型号。继电器采用高灵敏度的，其动作电压为9V，内阻在300Ω～2kΩ均可用。
