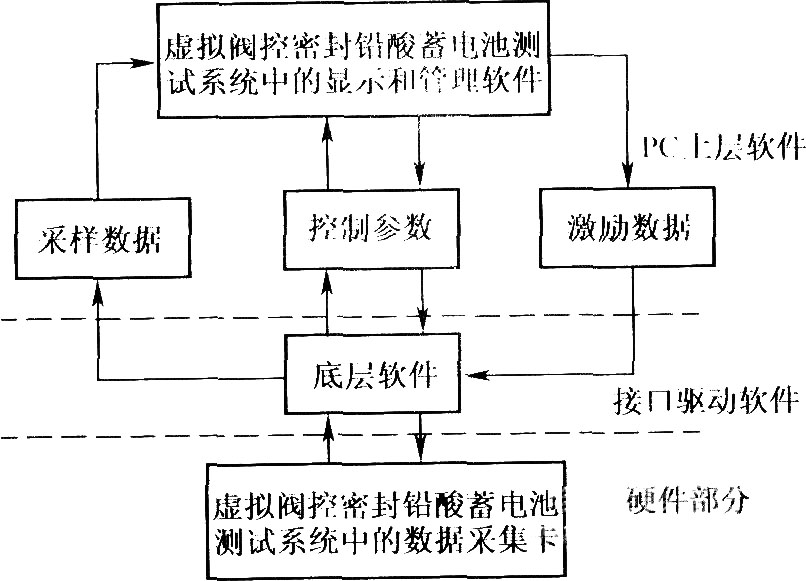

虚拟闽控密封铅酸蓄电池测试系统总体框图

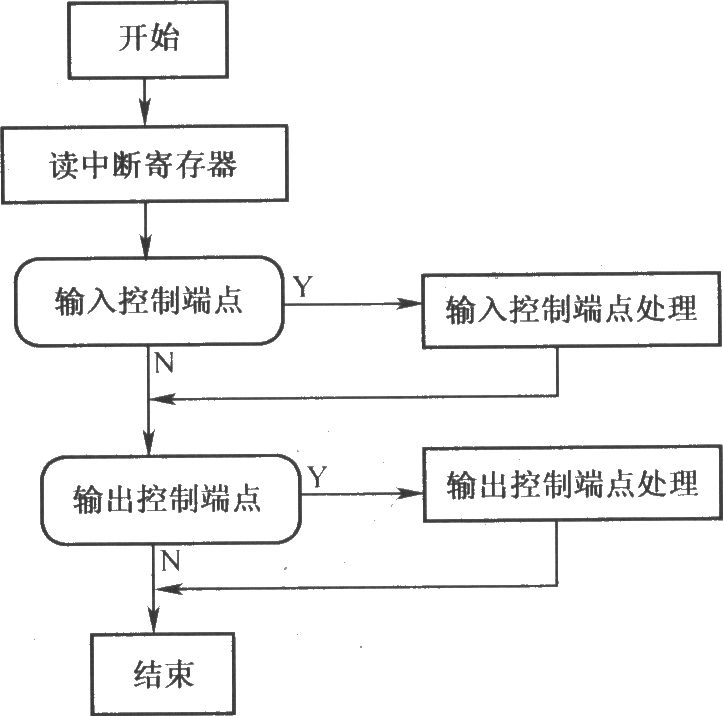

虚拟阀控铅酸蓄电池测试系统通过应用软件对硬件进行初始化和控制,并为监控软件提供一个简洁界面和进行数据传输.显示和管理软件提供功能完善的图形化界面,并可进行虚拟阀控铅酸蓄电池测试系统工作控制参数的设置及从应用软件获得采集的数据,具有提供图表,曲线等多种显示分析功能和历史数据管理功能. 虚拟阀控铅酸蓄电池测试系统中的数据采集卡为系统的数据采集和存储单元,其与单片机之间的数据传输是通过USB接口实现的.下图是USB控制端点读写电路的流程图. 数据采样电路的流程图:
