555构成的无塔增压供水装置液位控制电路

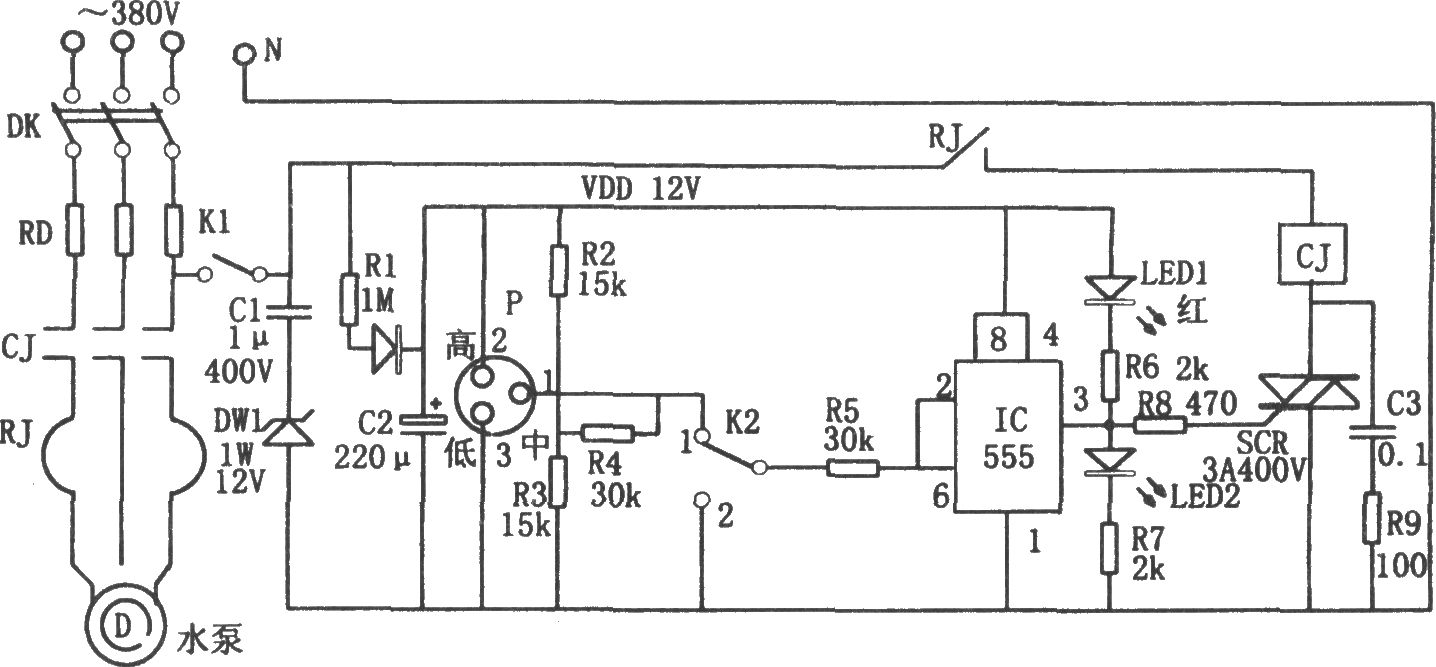

如图所示为无塔增压供水装置液位控制电路。该控制电路由电容降压整流电路、电接点压力表、555触发电路、可控硅控制电路等组成。其中降压整流电路为整个控制电路提供直流电压。 对电接点压力表P，当供水器内无水时，内部的压力低，表内的动触点“l”与下限触点“3”闭合，使IC(555)②脚为低电平，相应555置位，3脚输出的高电平使可控硅SCR触发导通，CJ吸合，水泵D向供水器内打水，压力表内气压上升。当动触点“1”上升到与“3”脱离，并与上限触头“2”接合时，555因⑥脚为高电平而发生复位，使SCR截止，水泵D因无电而停止工作。此后，由于用水，水位下降，表内气压下降，动触头“l”又与下限触头“3”接合，使555置位，SCR导通。水泵抽水。如此循环。实现对供水装置液位的控制作用。 电路中CJ采用CJ-40A交流接触器，选用3A／400V的双向SCR可直接驱动其工作。 使用本控制电路可实现对供水装置液位的自动控制作用。同时还可避免电接点压力表的触头被烧毛或被烧结现象发生，延长其使用寿命。
