500W家用交流自动调压器电路

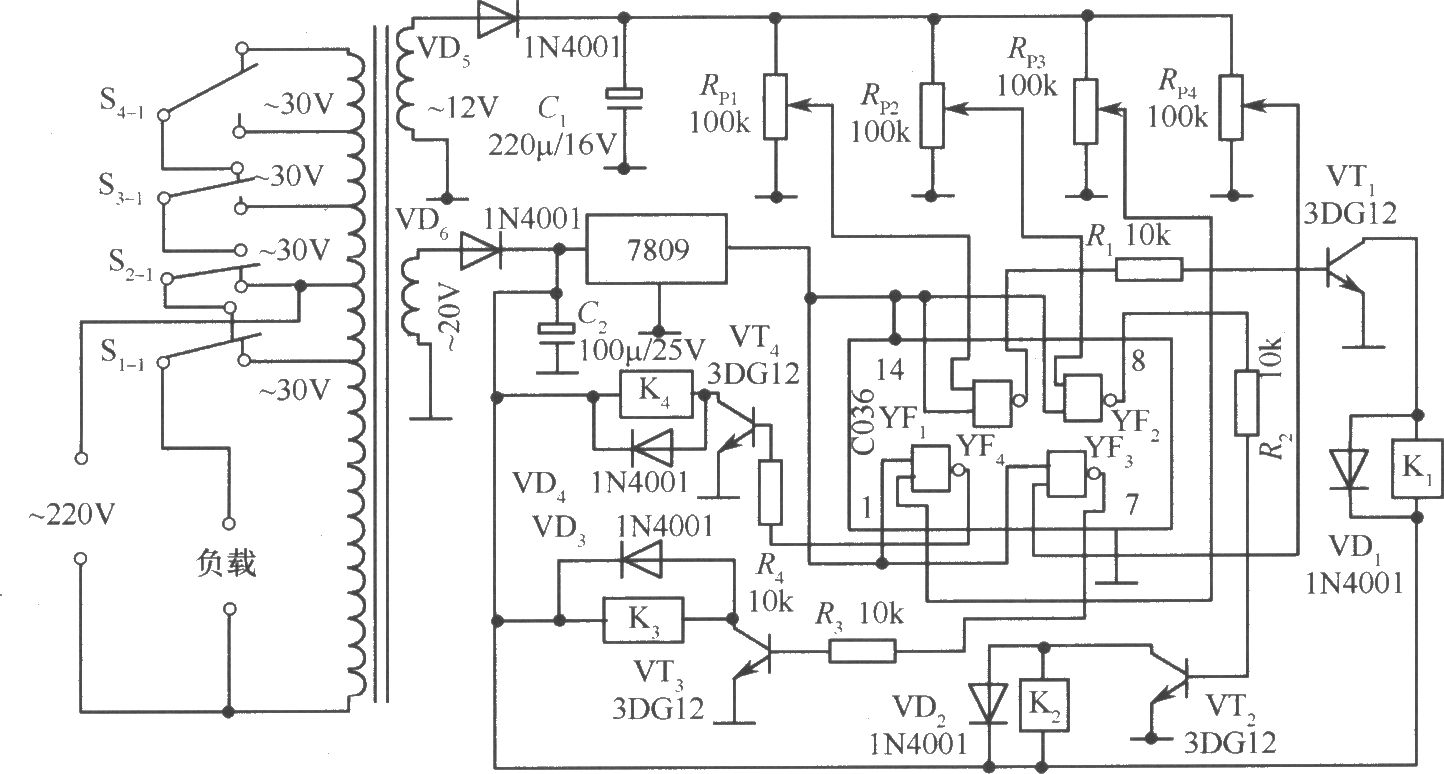

如图所示电路是用与非门作为控制元器件的家用交流自动调压器。当电网电压超过240V时，与非门YFl输出高电平，VT1导通激励继电器K1工作，S1-1常开点吸合，将电网电压降低30V。当电网电压为220V左右时，与非门YF2输出高电平，VT2导通，K2工作，S2-l常闭点断开而常开点吸合，负载得到的电压就是电网电压。同理，当电网电压低于190V时，K3工作，将电网电压提升30V，输出仍为220V；当电网电电压为160V时，K4工作，将输出提升60V；当电网电压低于130V时，K4释放。 图中所示的4只继电器K1～K4均为JQX-4型。其额定工作电压为12V，吸合电流小于20mA，触点负荷为220V、3A，完全能满足一般家庭用电要求。
