具有多重控制功能的控制器

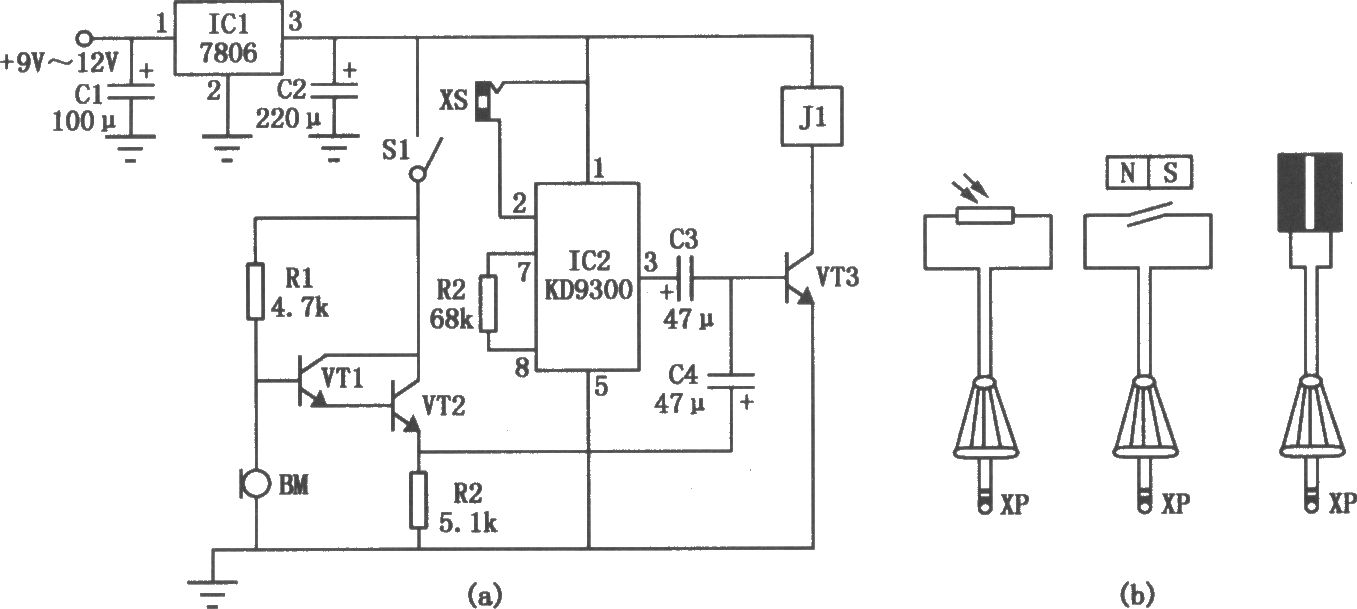

多功能控制器电路如图(a)所示。它可根据所接人的传感器的不同，实现声控、光控、磁控等多种控制方式。闭合开关S1电路便处于声控状态，这时若有声响发生，则声音信号通过驻极体传声器BM，三极管VTl、VT2放大电路放大，从VT2的发射极输出，再经耦合电容C4传给三极管VT3，使VT3导通，继电器Jl得电，实现对负载电路的控制。如想将电路用于其他控制传感器，如光控、磁控、湿敏传感器等，则只需断开开关S1，将接有相应传感器的插头XP插入插座XS中，当传感器感受到相关控制信号后，其阻值变小，使IC2音乐集成电路KD9300的触发端②脚得到正电压而振荡工作。由IC1③脚输出的音频信号经电容C3耦合，使三极管VT3导通，继电器Jl得电，控制负载电路工作。
