电子摇奖器

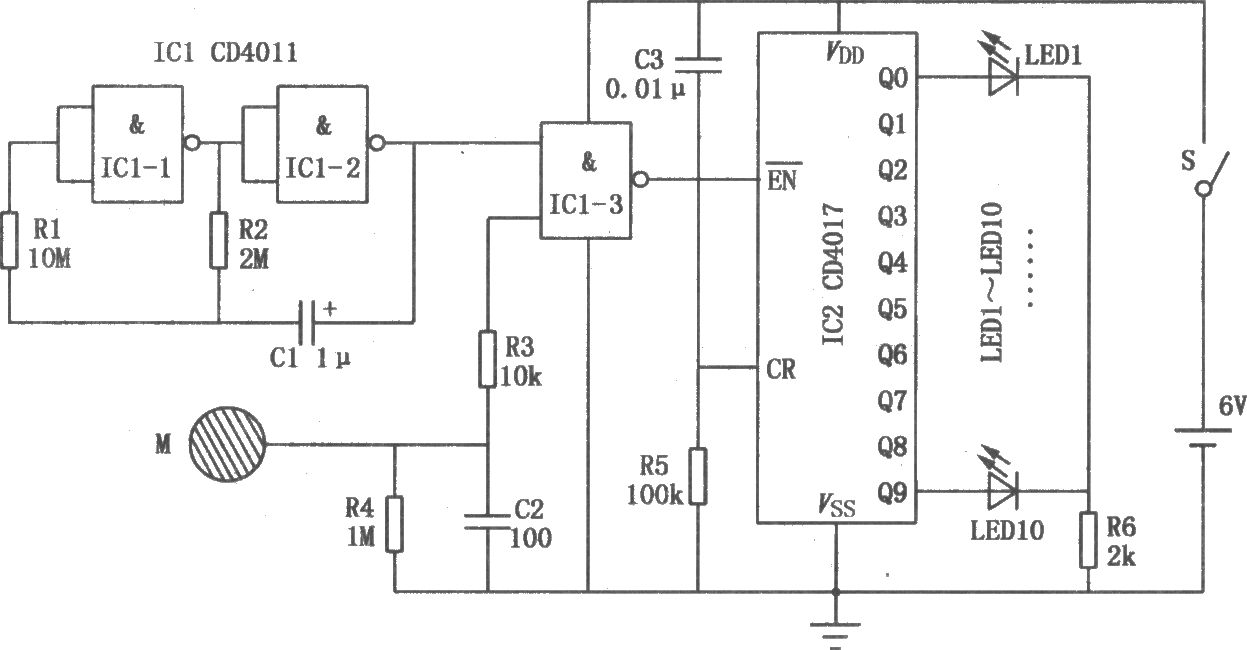

如图所示为电子摇奖器的具体电路。ICl为二输入端四与非门CD4011。其中，与非门ICl-1、ICl-2组 成时钟脉冲发生器。与非门ICl-3组成计数闸门电路，它的一个输入端接时钟脉冲发生器的输出端，另一个输入端经电阻R3与触摸金属片M相连。IC2为十进制计数/分配器CD4017，在它的输出端Q0～Q9上接有LEDl～LED10十个发光二极管，分另廿代表“0～9”十个数。电容C2与电阻R5组成通电自动清零复位电路。当人手没有触摸金属片M时，与非门ICl—3的下输入端为低电平，使计数闸门封锁，IC2不计数。
