μA555构成的换气扇的自动控制电路

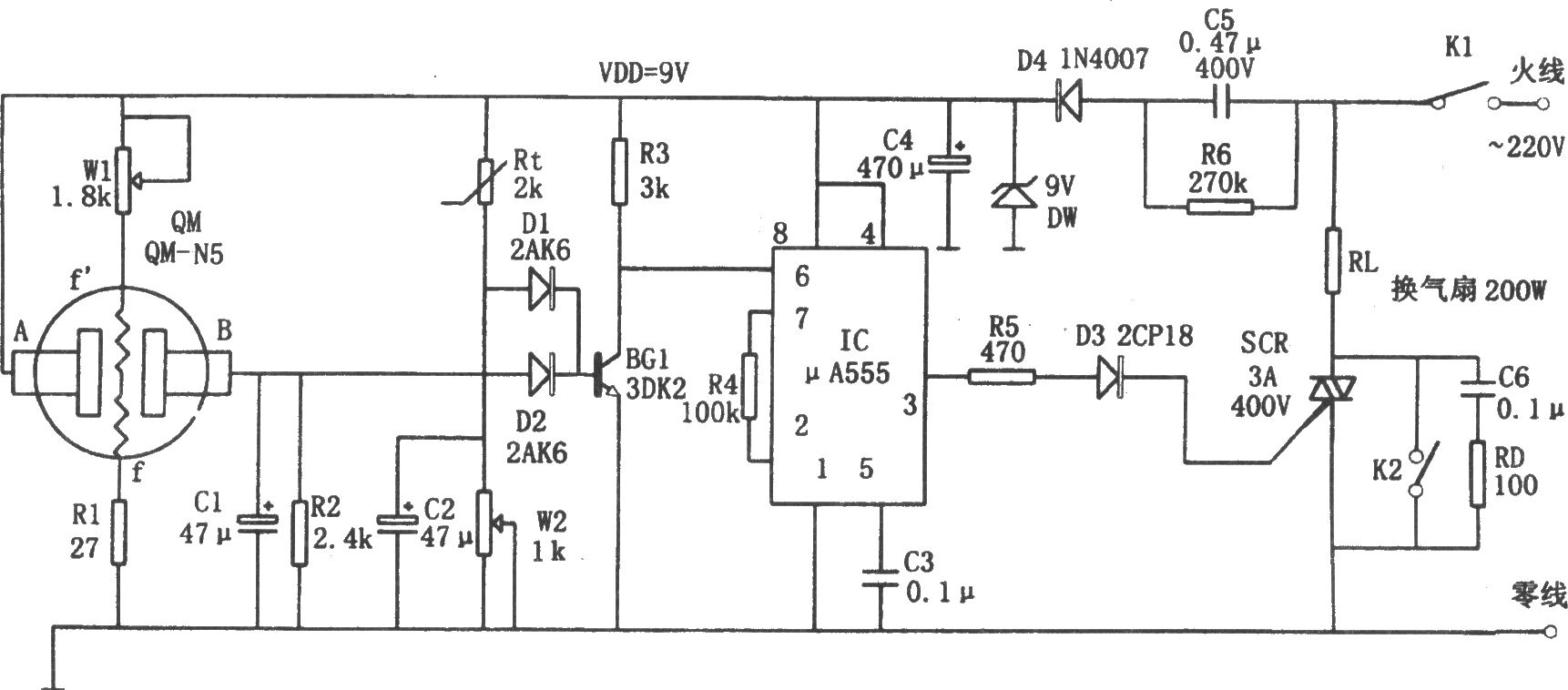

如图所示为换气扇的自动控制电路。该电路由交流降压整流电路(VDD= 9V)、有毒有害气体传感头QM-N5、温度检测电路Rt、双稳态控制电路等组成。其中QM-N5为气敏半导体器件，Rt采用MF-51型NTC热敏电阻。 正常情况下，室内无有害气体或其浓度在允许范围内时，QM两端A、B间阻值较大，B点电位低于1V，使D2、BG2截止，555则因⑥脚为高电平而复位，由③脚输出的低电平使SCR截止，换气扇不工作。当室内有害气体的浓度超过允许值时，QM-N5的阻值迅速减小，B点电位升高，使D2、BG2导通，555则因⑥脚为低电平而置位，由③脚输出的高电平使SCR导通，换气扇工作。 当室温升高时，Rt的阻值减小，使E点电位升高，当室温上升到约36℃时，D1、BG1均导通。555则因⑥脚为低电平而置位，由③脚输出的高电平使SCR导通，换气扇运转。 本控制电路可根据室内有害气体浓度的变化或气温的变化来实现换气扇的自动通、断。从而改善室内气体及气温环境。
