温湿度、液位多用途自控器

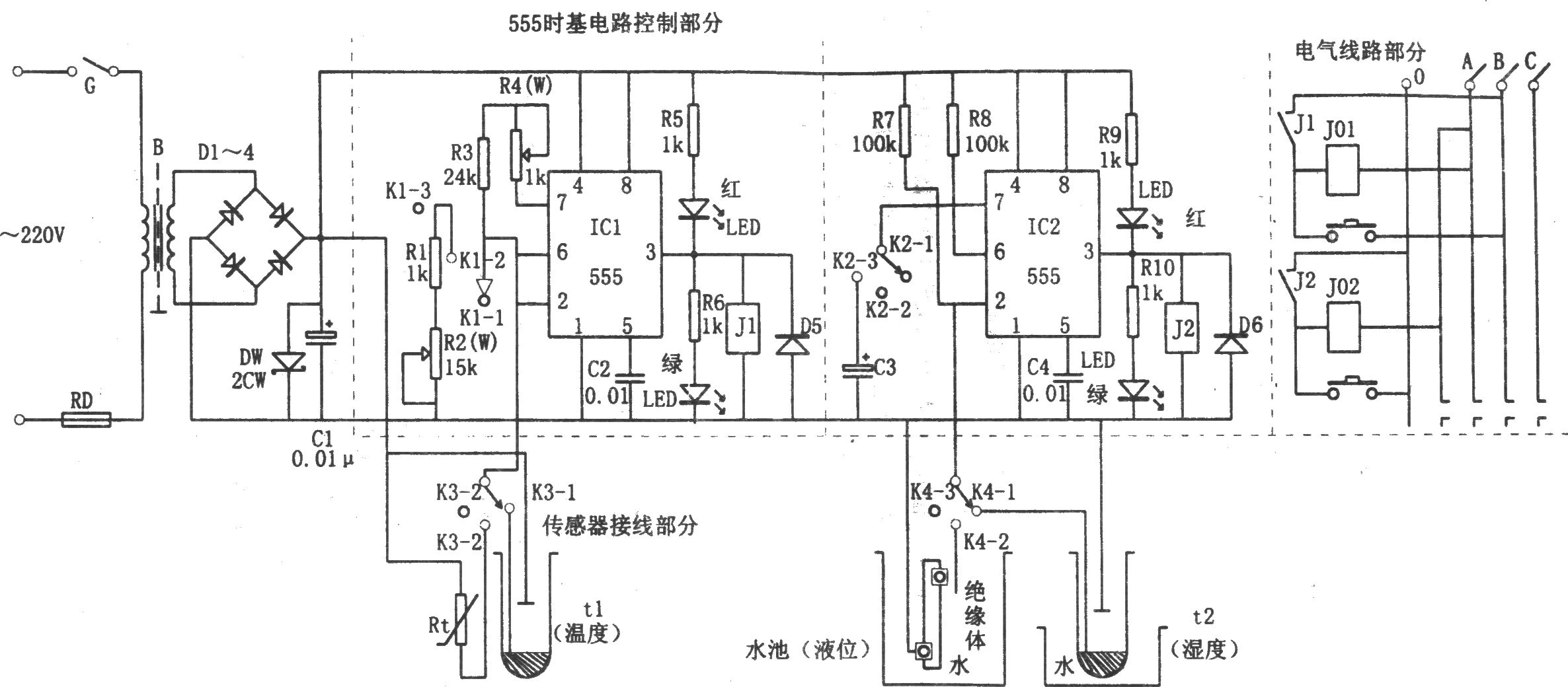

如图所示为温湿度、液位多用途自控电路。该电路由降压整流滤波电源电路、温湿传感器、可变频率振荡器和单稳定时控制电路等组成。其中传感器可配用热敏电阻、光敏电阻、水银导电温度表等传感器件，并跨接在555的充放电回路中或触发端，以改变振荡器的频率或555的触发状态。 当预置的温度高于环境温度时，传感器内的两根水银柱离开，呈开路，从而使IC1因②脚处于高电位而被复位，③脚输出低电平，使继电器J1不动作，相应使电热器具的电源接通，进行加热升温;当预置的温度低于环境温度时，温度表的两根水银柱相碰，呈短路，从而使IC1因②脚处于低电位而被置位，③脚输出高电平，使继电器J1吸合，相应断开电热器具的电源，停止加热。如此循环工作，保持一定的温度。水银导电温度表控制温度在0～300℃，可采用WXG-11t-50℃型号。若加装温度传感器Rt(热敏电阻)，控制温度限制在上限值和下限值内，则可以避免频繁的启动和闭合。 湿度控制由IC2(555)单稳态电路来实现，工作原理与温度控制相似，需注意的是：湿度计的下端应扎上脱脂棉或纱布，并将其2/3部分浸入水中。液位控制也由IC2单稳态电路来实现，工作原理与上相似。电路中需注意的是：放在水中的绝缘杆的上下各配置一个电极，如图中所示。通过一定的电路连接形式，本电路实现了多种控制功能。
