NE555构成的农用液位自动控制电路
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介如图所示为农用液位自动控制电路。该控制电路由降压整流电路、RS触发器、固态继电器(SSR)控制电路等组成。其中降压整流电路为整个控制电路提供VDD= 9V的直流电压。当水池内无水时

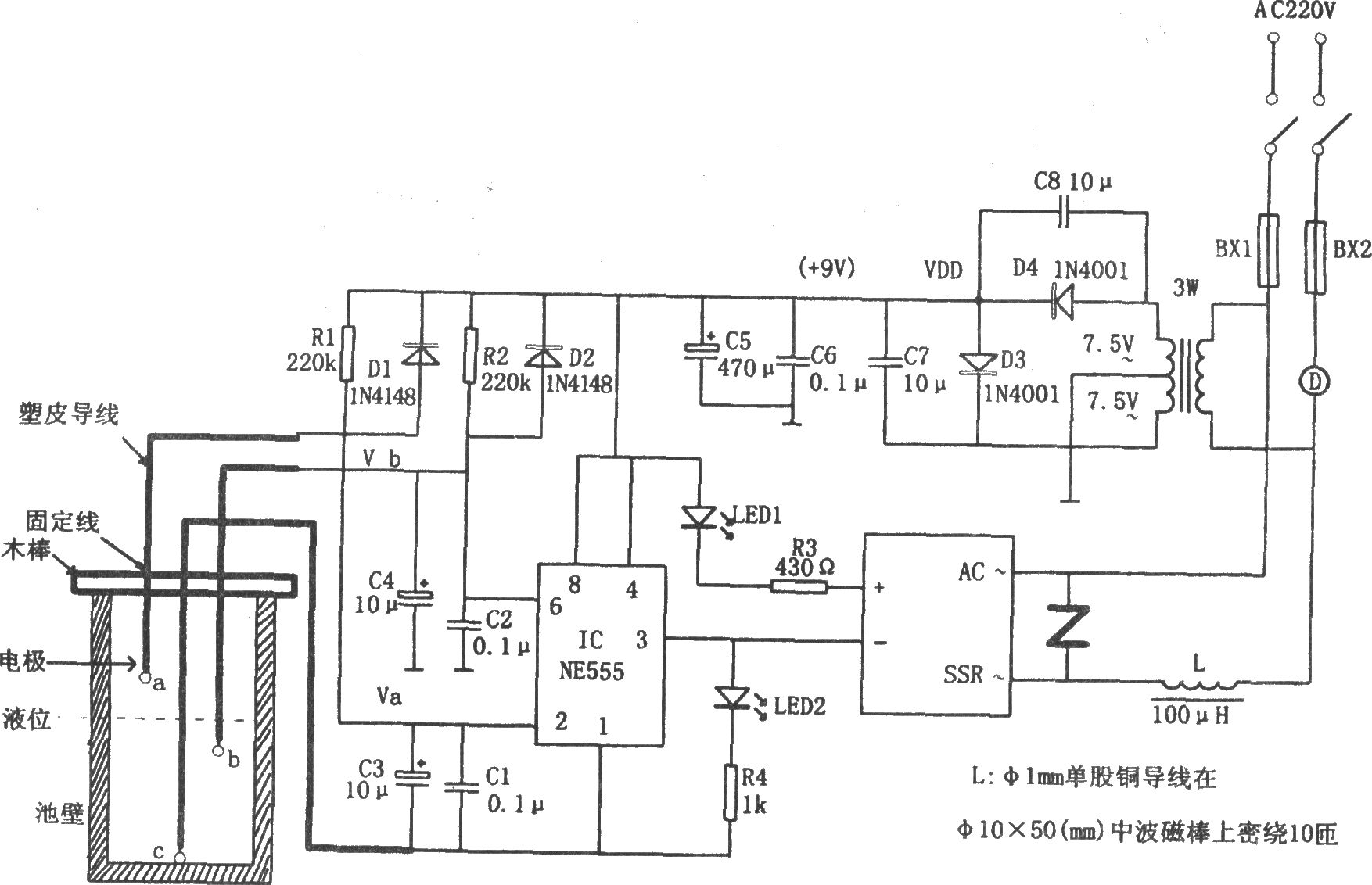

如图所示为农用液位自动控制电路。该控制电路由降压整流电路、RS触发器、固态继电器(SSR)控制电路等组成。其中降压整流电路为整个控制电路提供VDD= 9V的直流电压。 当水池内无水时,若刚接通电源,则因C3上电压不能突变而使IC(555)②脚为低电平,555被置位,3脚输出的高电平使SSR截止,电机D不运转。此时C3、C4分别通过R1、R2进行充电,当C4上电压充到2/3VDD时,IC复位,③脚输出的低电平使SSR内部的光电耦合器将交流220V电压接通,电机D因得电而运转抽水。当水位上升至b探极时,C4通过水进行放电,但555仍输出低电平,电机D继续转动。当水位升至探极a时,C3通过水进行放电,当C3放电到使②脚电位低于1/3VDD时,555置位,3脚输出的高电平使SSR截止,电机D闼无电而停转,液位开始下降。当b探极露出水面时,C4又充电,重复上述过程。这样周而复始,使液面保持一定的高度。 SSR为交流过零型固态继电器,其内部为光电耦合器,使控制端与输出端隔离,完全可靠。 该控制电路除可对农用液位进行自动控制外,还可对水塔液位等进行自动控制。
