用PT2124的多功能电风扇伴蟋蟀声控制电路

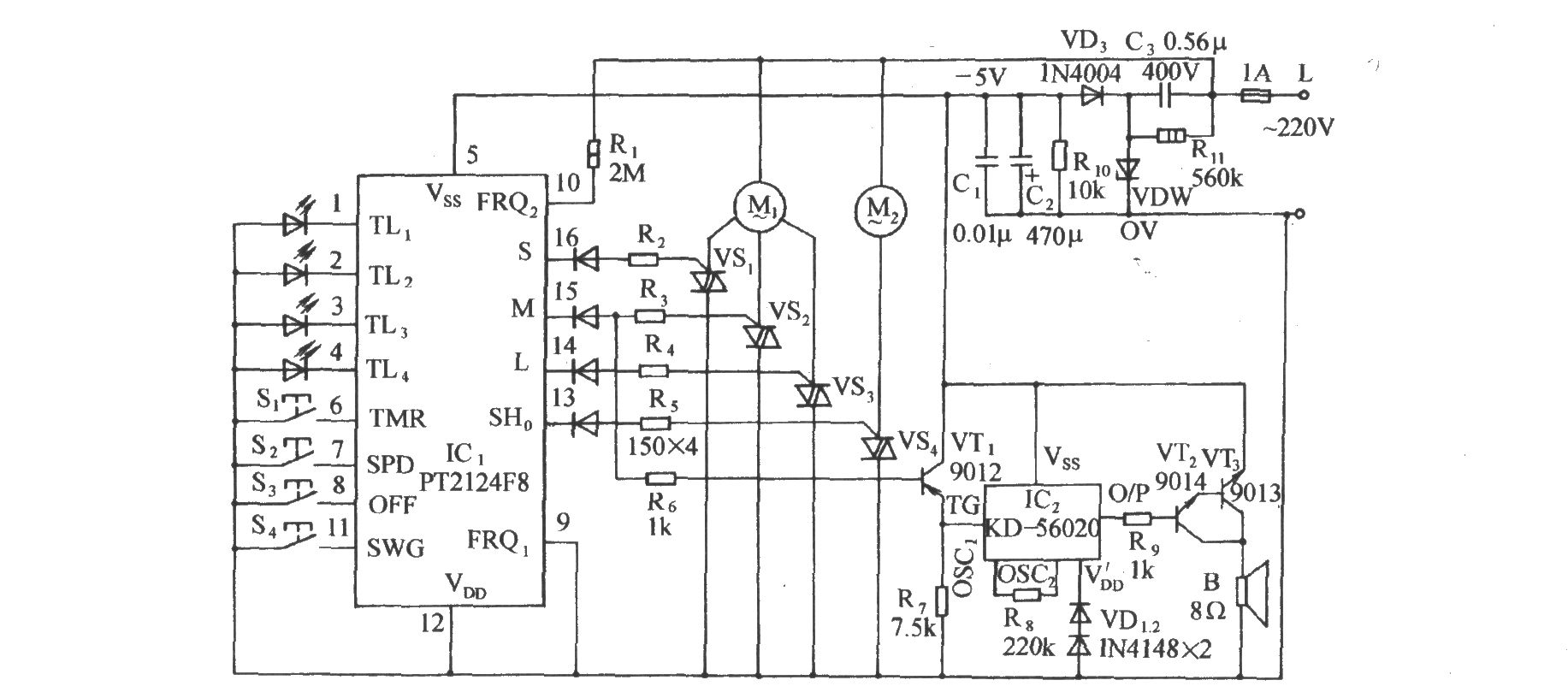

如图所示电路，在按压风速键启动风扇时，每次均是以中风启动。在M端(15脚)引出开机时的驱动信号，经R6加至VT1(PNP管)的b极，使VT1导通，其e极的低电平信号触发IC2。 IC2采用模拟动物叫声的集成电路KD-56020，一旦被触发，便将内碚的动物叫声信号播出，通过由VT2、VT3组成的达林顿型放大级放大，驱动扬声器B发声。KD-56020有四种动物叫声，选择不同的触发端，可分别发出小鸟、青蛙、蟋蟀和小鸡的模拟叫声。
