欧、美型报警器

报警器的声响是否醒目、别具一格，尤为人们注意。人们在欧、美的影片和电视剧中可看到欧洲的双音报警音响和美国的尖啸型报警音响不仅节奏明快，给人既紧张又舒适的感觉，而且还能使人辩别出与消防救火、救护等报警声响是有明显区别的。

现将欧洲与美国的两种报警声响电路介绍如下，供爱好者仿效。

1.电路工作原理

欧、美型报警器的电路原理方框图，如图20-1所示。

图20-1

图中，AＭＶ为非稳态多谐振荡器，当开关S1置于A位置时，为美国型报警器从该非稳态多谐振荡器输出的方波，直接送至压控振荡器ＶCＯ的控制输入端，其输出信号使ＶCＯ在两种频率（即欧洲报警器频率f1和美国报警频率f2）之间往返转换。

当开关S1置于Ｅ位置时，为欧洲报警器。非稳态多谐振荡器AＭＶ的输出信号，首先通过积分低通滤波器，从该低通滤波器输出的信号，近乎介于正弦波和三角形波之间。当压控振荡器VCＯ被这一信号驱动时，所发出的声响类似美国警察追捕罪犯喧闹的噪声。当这一输出信号使ＶCO在两种频率之间往返转换时，便发出尖啸的报警声响。

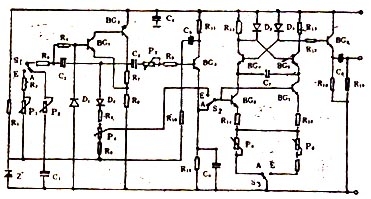

欧、美型报警器的电路图，如图20-2所示。

图20-2

在图中，三极管BG1、BG2组成非多谐振荡器AＭＶ。当开关S1置于“Ｅ”（欧洲型）位置时，由可调电阻P1、固定电阻R2和R3、电容器C2组成定时控制电路。其中，P1的作用是调整“转换频率”。

当开关S1置于“A”（美国型）位置时，可调电阻P2、固定电阻R3和电容C2，组成定时控制电路。其中，P2的作用是调整“尖啸速度”。如果需要得到更好的报警音响效果，可以增加任意数量的预调电位器，改变定时时间，即得到不同的报警效果。

可调电阻P3、固定电阻R10、电容器C5和三极管BG3组成积分式低通滤波器。其中，P3的作用是调整这一级输出信号的幅值，再用该输出信号来调整美国型报警器的最高频率与最低频率之差。

三极管BG4～BG7组成压控振荡器ＶCＯ。压控振荡器的输入端，是三极管BG6的基极，基极的电压决定了输出频率。对于美国型报警器，这一控制电压就是积分低通滤波器的输出电压。该电压是随着非多谐振荡器AＭＶ的节奏而进行升与降的，因此压控振荡器ＶCＯ的输出电压，也是以非多谐振荡器AＭＶ的节奏而升与降的。其中，P6的作用是用来调整

美国型报警器尖啸中心频率的。

对于欧洲型报警器，非多谐振荡器AＭＶ的方波输出是直接加给压控振荡器ＶCＯ，所以使压控振荡器ＶCＯ交替地产生两种频率，而可调电阻P4正是调整这两种频率之差，可调电阻P5则是调整这两种频率中的较低频率，故可用此频率之差调整较高的频率。

2.元件选择与调试

在图中，各元件按下列选其有关数值：

R1、R16、R17 2.2kΩ

R2、R3、R5、R20 100kΩ

R4、R8、R9、R11～R14 1kΩ

R153.3kΩ R1822kΩ

R1912KΩ P1、P2为470KΩ电位器

P3 为100KΩ电位器

P4 为22kΩ电位器

P5、P6 为4.7kΩ电位器

C122μF15Ｖ C21μF15Ｖ

C3、C647μF15Ｖ C4470μF15Ｖ

C5、C85μF15Ｖ C7680pF

BG2为PNP型三极管，可用3AＸ31或9015代。

BG1、BG3、BG8为NPN型三极管，可用3ＤK4代用。

BG4~BG7为NPN型三极管，可用3ＤG6或9014代用。

Ｄ1～Ｄ4为半导体二极管，可选用2CP型或1N4004。

Z为4.7Ｖ／250mＷ齐纳二极管。

Ｙ为扬声器，应选报警专用扬声器。

S1～Ss为三极双向开关，可用任意型双向开关代用。

欧、美型报警器的印刷电路如图20-3所示。
