激光“武器”
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介如图是装在玩具手枪中的激光发射电路。用手扣动扳机SB时，其常闭触点断开，常开触点闭合。电流通过电阻R和激光二极管VD对电容C进行瞬时充电，激光二极管VD发出红色的激光束。当

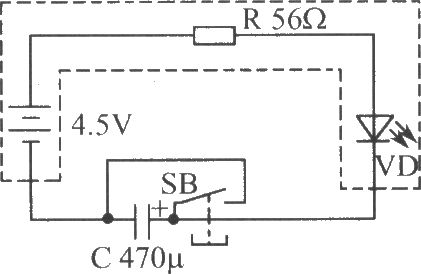

如图是装在玩具手枪中的激光发射电路。用手扣动扳机SB时，其常闭触点断开，常开触点闭合。电流通过电阻R和激光二极管VD对电容C进行瞬时充电，激光二极管VD发出红色的激光束。当射击完成后，常开触点断开，常闭触点闭合，电容C通过常闭触点放电，为下次射击做准备。

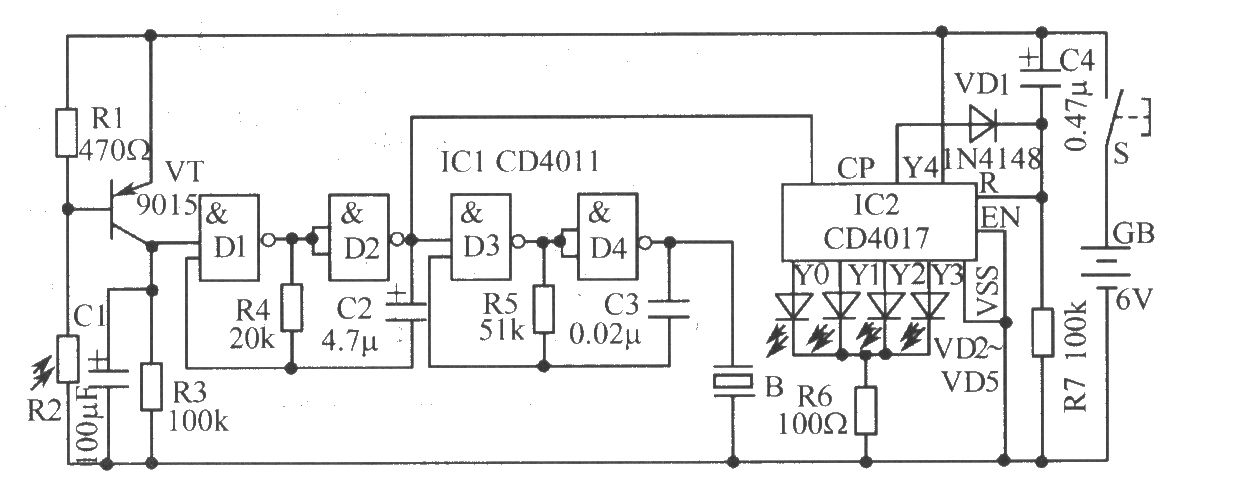

光电靶机原理图:
