采用CD4518计数器的吊灯控制开关电路

    本例中，艾特贸易网介绍一款采用CD4518数字集成电路制作的吊灯控制开关，它能分别控制吊灯各组灯泡。

    该吊灯控制开关电路由电源电路、触发控制电路和控制执行电路组成，女口图23-24所示。

    电路中，电源电路由降压电容C4、泄放电阻R6、稳压二极管VS、整流二极管VD和滤波电容C3组成；触发控制电路由控制按钮S、双二一十进制计数器集成电路IC、电阻R1～R5、电容C1、C2组成；控制执行电路由晶闸管VT1～VT3和电阻R7～R9组成。交流220 V电压经C4降压、VS稳压、VD整流及C3滤波后，为IC提供9V直流电压。

    连续按动S，IC的1脚将不断输入正脉冲信号，其输出端（6脚、5脚、4脚和3脚）将按二进制0001～1000的顺序输出。

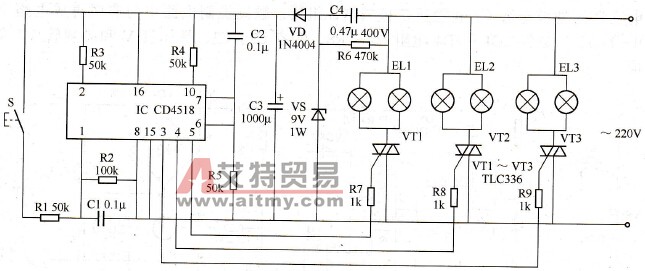

    图23-24    采用CD4518计数器的吊灯控制开关电路

   IC的3脚、4脚、5脚分别通过R9、R8、R7与VT3、VT2、VT1的门极相接，当某一输出端输出高电平时，受该输出端控制的晶闸管将导通。例如，IC的3脚输出高电平时，VT3受触发而导通，第三路灯泡EL3点亮；IC的4脚输出高电平时，VT2导通，第二路灯泡EL2点亮；IC的5脚输出高电平时，VT1导通，第一路灯泡EL1点亮。IC的6脚与7脚（复位端）相连，当6脚输出高电平时，IC复位，其各输出端均变为低电平，此时VT1～VT3均截止，三路灯泡均熄灭。

    三路灯泡共有7种组合状态，除EL1、EL2、EL3能分别独自点亮或独自熄灭外，三路灯泡还可以同时点亮。
