桥架90度弯头制作图解

施工现场电缆桥架大致分为主桥架和分支架。主桥架是由设计院设计，根据图纸施工；分支架是由主桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。常用的弯头种类包括水平弯头90°、上下跳弯45°、垂直上下弯头、水平三通等。下面电工之家就以几个典型常用弯头制作方法和质量要求来谈一下。
1自制的电缆桥架弯头、跳弯、三通的连接处，应先在内侧进行点焊固定并把毛刺药皮打磨干净，外侧应平整，缝隙应尽量小且锯口处平整整齐。
2电缆桥架弯头对接无错边，焊接后的对口处应打磨平整、光洁，不应有损伤电缆绝缘层的毛刺、锐边等棱角。
3在托盘式电缆桥架内加钢筋时，采用增加Φ6-8MM圆钢，内、外侧都应补刷油漆。刷油漆前，应把药皮，焊渣清理干净。
4多层电缆桥架的自制三通及弯头安装完成后，折角应在垂直的统一直线上。
5所有自制弯头制作完成后，应在切割、打磨、焊接处刷防锈漆，再刷与桥架颜色相同面漆。

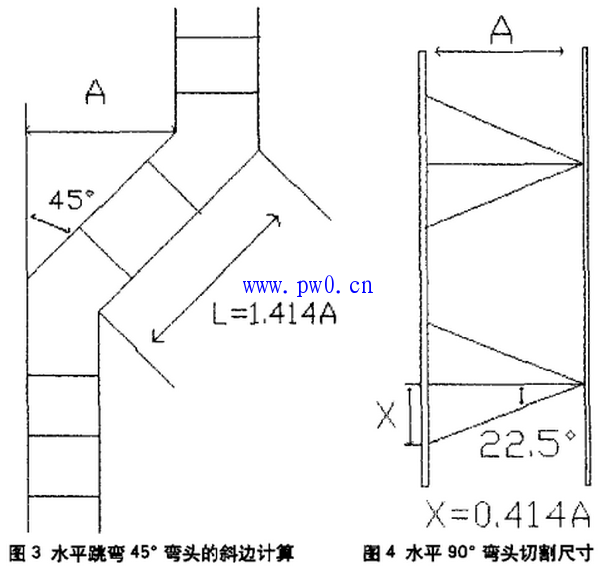

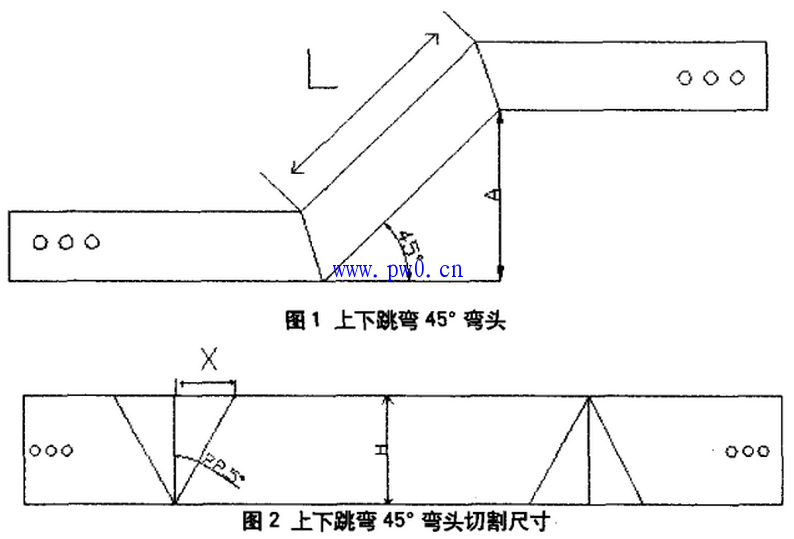

如图1与图2上下跳弯45°弯头的制作图解，图3水平跳弯45°弯头的制作。


首先根据现场实际情况确定跳弯高度A，依据勾股定理a2+b2=c2得出：L=1.414�9�9A。
注：H为所用桥架的高度，因为：tg22.5°=对边/临边=X/H tg22.5°=0.414
所以X=0.414�9�9H

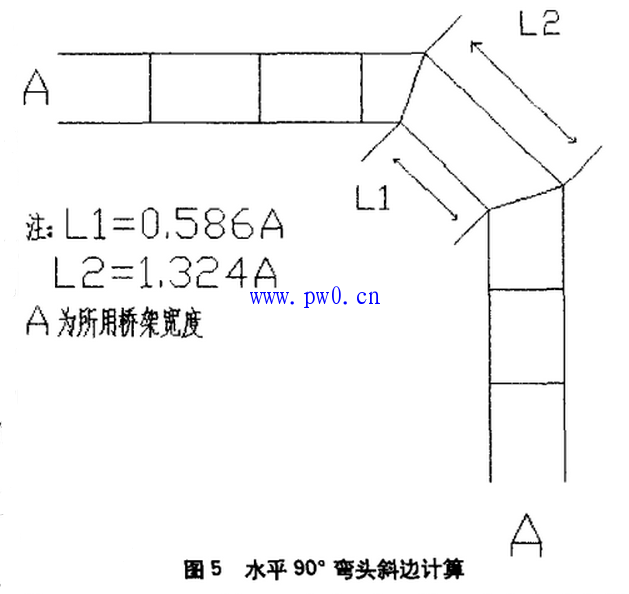

下图：图4与图5水平90°弯头制作也可按照上图公式计算制作：

电缆桥架的施工安装要点
1电缆桥架及线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。安装必须牢固可靠，横平竖直，无扭曲变形，桥架内壁无毛刺，附件齐全。立柱、支架和托臂的用料规格严格按设计图纸及桥架规格要求配置。
2固定电缆桥架支架间距一般不大于1.5m-2.0m。在进出接线盒、箱、柜、转弯的，应在500mm以内应加设支架。
3电缆桥架安装前，应与土建及水暖、通风空调专业协调，确定与通风管、水管之间的交叉问题。按照电让水的原则，电缆桥架在上面、水管在下面，桥架处于高点，安装在具有腐蚀性液体管道上方，在热力管道下方。
4针对电缆桥架施工的通病，充分考虑全厂桥架安装要求，质量技术人员及时编制《电缆桥架施工工艺及控制措施》，把影响电缆桥架工艺质量的客观因素提前进行消除。
5在电缆桥架设计这一块，设计院提供的图纸设计比较简单，安装尺寸及材料不齐全，专业施工处应主动安排人员结合现场实际情况进行图纸会审，对图纸进行局部修改，从成本和工艺两方面优化施工方案。同时，充分考虑到桥架安装是否与机务专业的管道安装发生碰撞，建筑专业是否正确预留埋件等，以避免后期出现返工现象。
6注重工艺质量提高的人为因素，专门组织施工人员进行前期工艺培训，以达到改正施工常见陋习，提高质量意识的。
