客厅吸顶灯有一组灯泡不亮故障及处理技术方法

    客厅吸顶灯有一组灯泡全部不亮。

故障原因：

    该吸顶灯共有14个灯泡，分成4组。一般来说，首先应检查灯泡是否完好，如果灯泡损坏，按原规格更换新的即可；如果灯泡完好，应检查控制开关是否失灵，若需更换则应购买新的重新安装，如发现开关无故障，则应检查灯的进线是否有脱离、松动。

    因为是一组灯泡全部不亮，一般不会是该组灯泡全部损坏，初步判断此故障在控制线路上。

    该用户家中安装的吸顶灯采用的是集中控制型多灯控制器，其电路原理图如图2-15所示，它由受控单元和施控单元两部分组成。施控单元安装在电源开关上，受控单元安装在组合灯具上。

    图2-15中K总为电源总开关，K总关断时所有的灯泡都不亮，K总闭合后第一组灯泡会点亮，其他组灯泡是否亮由K1～K3的状态决定。K1闭合时第二组灯泡点亮，K2闭合时第二、三组灯泡点亮（这时K1不起作用），K3闭合时第二、三、四组灯泡点亮（这时K1、K2不起作用）。

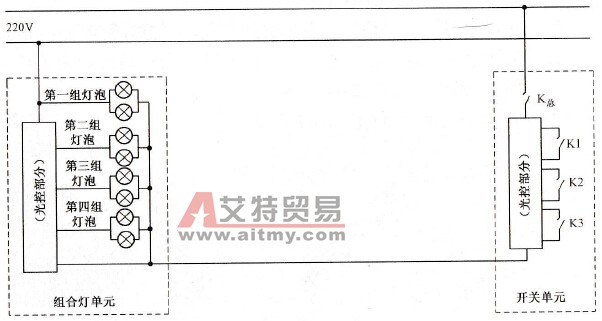

    图2-15    吸顶灯控制电路原理图

    该电路有“记忆”功能，因为各组灯泡的点亮与否是由K1～K3的状态决定的。当关灯时是几组灯泡点亮，再开灯时还是那几组灯泡点亮，其前提是K1～K3的状态没有被改变。如果在开灯前改变了K1～K3的状态，多灯控制器会按照新的指令改变亮灯状态（这个功能符合人们的生活习惯，只需按一下，最多按两下即可达到用户的要求）。

故障处理：

    家庭吸顶灯分组控制的方法主要有4种。

   (1)采用组合型多开关控制，这种控制方式线路比较复杂，安装麻烦，但维修比较方便。

   (2)靠一只开关反复通/断来达到调整亮灯组数，这是一种“简易型多灯控制器”，线路简单，但使用不太方便。

   (3)遥控型多灯控制器，使用方便，但成本比较高。

   (4)群控型或称集中控制型多灯控制器，属于智能家居电气控制中的一部分，价格适中，使用方便。

    本例采用的是组合型多开关控制。经过对开关进行反复开、关操作试验，发现第一组灯泡始终不点亮。按照电路原理分析，第一组的亮灭只受总开关K总控制。因为第二、三、四组灯泡能够点亮，这就没有必要去怀疑K总有问题。

    由于灯饰安装在房间的项部，检修不太方便，为了保险起见，首先检查第一组的两个灯泡，均正常。接下来只有拆下灯具，开始检查线路，其步骤如图2-16所示。

    图2-16    吸顶灯检修步骤

    经检查，发现是第一组的相线（火线）的接头处烧断。引起该处接头烧断的直接原因是灯头内的两根接线处相距太近，因灯泡发光时产生的热量导致绝缘层被烤糊。对该处接线进行更换处理后（如图2-17所示），按照拆卸的相反步骤将吸顶灯安装完毕，故障排除。

    检修吸顶灯属于高空作业，维修时，应切断电源，一定要注意安全。

    本例故障是因为电工在安装时对灯头处的接线没有处理好而留下的事故隐患。该故障检修给人们有益的启发，电工工作不仅需要技术，更需要有责任心。

    图2-17    重新安装已烧坏的灯头线
