常用无填料密闭管式熔断器有哪些系列，型号含

    无填料密闭管式熔断器是一种可拆卸的熔断器，其特点是当熔体熔断时，管内产生高气压，能加速灭弧。另外，熔体熔断后，使用人员可自行拆开，装上新熔体后可尽快恢复供电。还具有分断能力大、保护特性好和运行安全可靠等优点，常用于频繁发生过载和短路故障的场合。

    常用的无填料密闭管式熔断器产品主要有RM10系列。RM10系列熔断器的外形和结构如图2-49所示，主要由熔管、熔体和夹座等组成。其中，15A和60A熔断器的熔管由钢纸管（俗称反白管）、黄铜套和黄铜帽等组成；100A及以上的熔断器熔管由钢纸管、黄铜套、黄铜帽和触刀等组成。熔片由变截面锌片制成，中间有几处狭窄部分。当短路电流通过熔片时，首先在狭窄处熔断，熔管内壁在电弧的高温作用下，分解出大量气体，使管内压力迅速增大，很快将电弧熄灭。RM10系列熔断器技术参数见表2-19。

    无填料密闭管式熔断器型号含义如下。

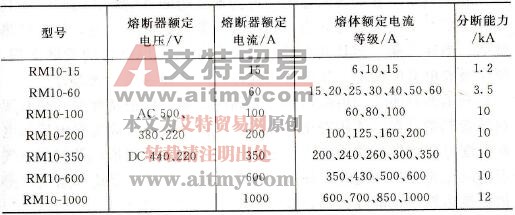

    表2-19    RM10系列熔断器的主要技术数据

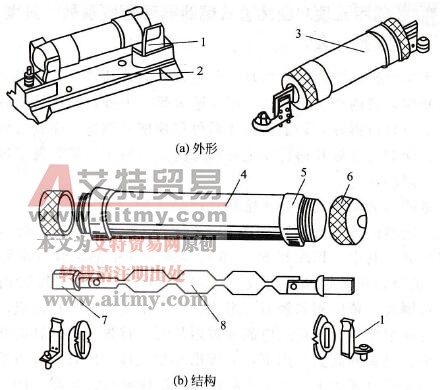

    图2-49    RM10系列无填料密闭管式熔断器

   1-夹座；2-底座；3-熔管；4-钢纸管；5-黄铜管；6-黄铜帽；7-触刀；8-熔体
