电容器标志方法图解原理

电容器是一种容纳电荷的元器件，单位有F，μF，MF，nF，pF。其中m代表1/1000，u代表1/1000000，n代表1/1000000000，p代表1/1000000000000。通常器件也会有一些标志，根据电容器的标注可以更好的学习和使用该器件，接下来就来讲讲它的四种标志方法：
    1.直接标志法

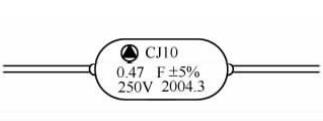

电阻器在出以前就在阻体表面印上了厂家标志，型号，标称容量，允许误差范围，额定工作电压等。下图为直接标注法。用直标标注的容量，有时电容器上不标注单位，其识读方法为：凡是容量＞1的无极性电容器，其容量单位为pF，如5100表示容量为5100pF。凡容量＜1的电容器，其容量单位为μF，如0.01表示容量为0.01μF。凡是有极性电容器，容量单位是μF，比如100，其容量就表示为：100μF。

    2.文字符号标志法
枝江容量的整数部分标注在容量单位标志符号前面，容量的小数部分标注在单位标志符号后面，容量单位符号所占位置就是小数点的位置。比如4n7表示容量为4.7nF或是4700pF(如下图)，如果在数字前面标注有R字样，则容量为零点就几微法，比如R33，其容量就是0.33μF。

    3.电容器色环标志法
电容器色环标志法原则和电阻器相同，颜色的意义也与电阻器基本上相同，容量单位是pF（如下图）

    4.电容器数字标志法
    用三位数字表示电容器容量大小。第一，第二位是有效数字，第三位表示有效数字后面0的个数，单位为pF。比如：223其容量表示为22*103pF，但是当第三位是9时表示10-1；比如472容量就表示为：47*10-1pF=4.7pF。
