解密苹果iPhone8双PCB主板电路和元器件:射频电路,无线充电和FaceID什么鬼?

来源:艾特贸易2017-09-08

简介此前,国内iPhone维修机构GeekBar曾率先曝光了iPhone 8的PCB,并确认了其无线充电功能的存在。今天,GeekBar又公布了iPhone 8 PCB的详细解析视频,曝光了更多iPhone 8的相关信息。 按照GeekBar的

此前,国内iPhone维修机构GeekBar曾率先曝光了iPhone 8的PCB,并确认了其无线充电功能的存在。今天,GeekBar又公布了iPhone 8 PCB的详细解析视频,曝光了更多iPhone 8的相关信息。

按照GeekBar的说法,iPhone的主板一般都分为AP和B B两个部分。其中AP是指逻辑运算、存储、电源管理和周边驱动芯片组电路。

B B则是指射频电路,包括调制解调器、射频收发、RF功放、天线开关、滤波器等。


在之前的几代主流iPhone当中,主板都采用了L形一体化设计,以SIM卡槽为分界点,上方为AP部分,下方为B B部分。

在iPhone 8中,苹果将放弃一体化设计,AP和B B两部分将采用独立设计,A板负责AP,B板负责B B。

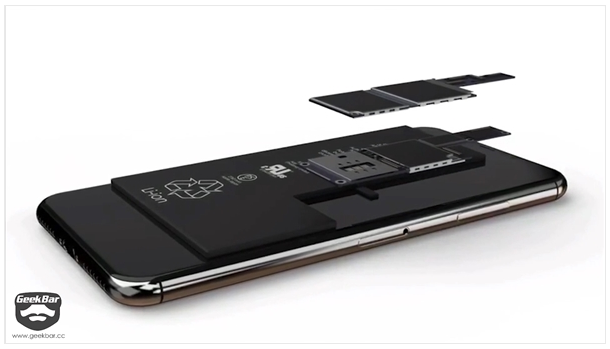

从主板谍照来看,A板和B板等边缘有一圈连接点,他们完全匹配,一个不多,一个不少,像这样叠加放置在机器内部,减少机器内部空间占用。可以腾出空间放置更大的电池或其他元件,这么一来,iPhone整体精密程度再上新高度。

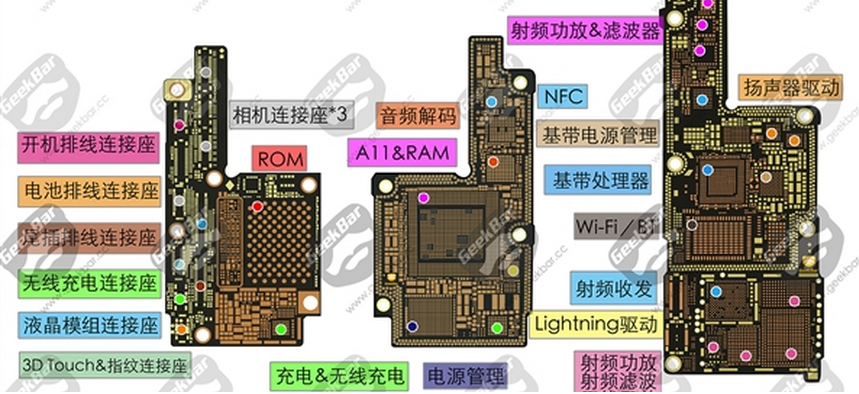

具体到元器件方面,A板上搭载有A11处理器(和内存封装在一起)、存储芯片、音频编码芯片、NFC芯片、电源管理芯片、Lightning驱动芯片、开机排线连接座、电池排线连接座、尾插排线连接座、无线充电连接座、液晶模组连接座、3D Touch/指纹连接座以及充电/无线充电控制芯片。


而B板的尺寸虽然看起来更大一些,但元器件并没有A板那么多,具体包括RF功放/滤波器、扬声器驱动、Wi-Fi蓝牙芯片、基带、基带电源管理芯片、以及RF功放、RF滤波以及天线开关等相关芯片。

叠加PCB主板早在初代iPhone就有类似的设计,十周年版的iPhone,这次有点返璞归真的意思了。

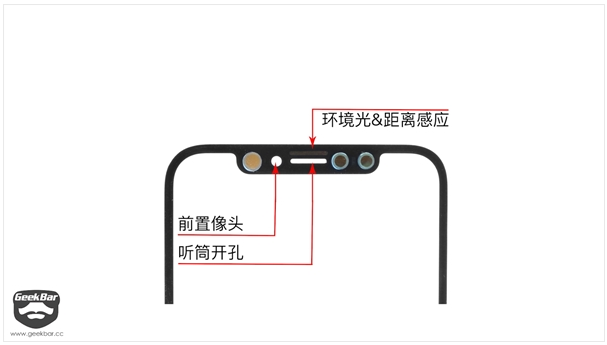

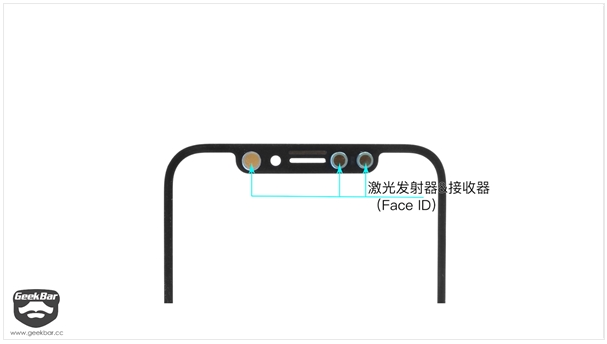

值得一提的是,视频中还公布了iPhone 8前面板的一些信息,除了常规的前置摄像头、听筒以及光线/距离感应器之外,苹果还加入了激光发射器和接收器开孔,这就是传闻中的面部识别功能,可能会命名为“Face ID”。


虽然主板上发现了指纹连接座,但不出意外的话iPhone 8还是要取消指纹识别功能,让识别速度百万分之一秒的Face ID搭配抬腕唤醒功能,整个解锁过程理论上能够做到行云流水。
