RTU装置各种插板之间接地遵循什么原则

    RTU装置的核心是数字部件，通常由多个插件板组成，各种插板之间遵循一点接地的原则，接法如图4-4所示。根据常识和经验，高频电路应就近多点接地，低频电路应一点接地，一般说来，频率低于1MHz用一点接地，地线长度不得超过波长的1/20，对于一个工作在5MHz的数字系统，地线长度应小于3m，这通常是办得到的，印刷板上的地线要一点接地，是非常困难的，但应尽量减少地线的长度，并根据电流通路逐渐加宽最好不窄于3mm，地线布置应成网状。

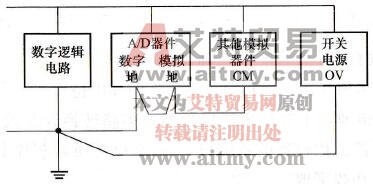

    图4-4    RTU装置接地方式示意图

    因数字地上电平的跳跃会造成很大的尖峰干扰，为不降低A/D转换器在处理微弱电平(＜50mV)时的精度，应保证模拟地与数字地之间只能一点相连，如图4-5所示。连接线尽量短，最好是在A/D转换器的模拟地引脚与数字地引脚间直接相连。

    图4-5    A/D转换器中模拟地和数字地的连接方式

    功率地最好完全独立、由一组单独电源对大电流器件和冲击电流器件以及电感器件供电，信号的传递采用光电耦合。

    为了有效地抑制共模干扰，装置内部的零电位全部悬浮，即不与机壳相连，并且尽量提高零电位与机壳之间的绝缘和减少分布电容。
