OCL功率放大器识图
来源:艾特贸易2017-10-30
简介OCL是“无输出耦合电容”的英文缩写,OCL功率放大器的特点:一是采用正、负电源供电方式,二是采用单端或双端输入方式,三是采用单端直接耦合输出方式。由于采用直流、交流输出
OCL是“无输出耦合电容”的英文缩写,OCL功率放大器的特点:一是采用正、负电源供电方式,二是采用单端或双端输入方式,三是采用单端直接耦合输出方式。由于采用直流、交流输出方式,所以该电路没有输出耦合电容,电路更简单。此类功率放大器的效率高于OTL功率放大器,所以广泛应用在新型彩色电视机、彩色显示器、音响等电路中。

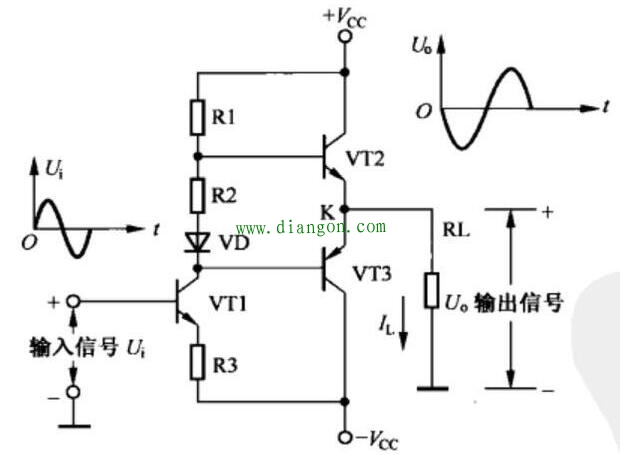

典型的OCL功率放大器如下图所示。OCL功率放大器的功率放大管也是由一只NPN型三极管VT2和一只PNP型三极管VT3构成的,所以它们的导通电压也是由激励管VT1提供的。
