大霸王车系天窗不动作（三）故障维修案例

    1)故障分析：断开( OFF)点火开关，从天窗控制继电器上拔开配线插接器。用万用表检查配线侧插接器相关端与车身接地间的电压和导通性。天窗电路如图6-18所示。

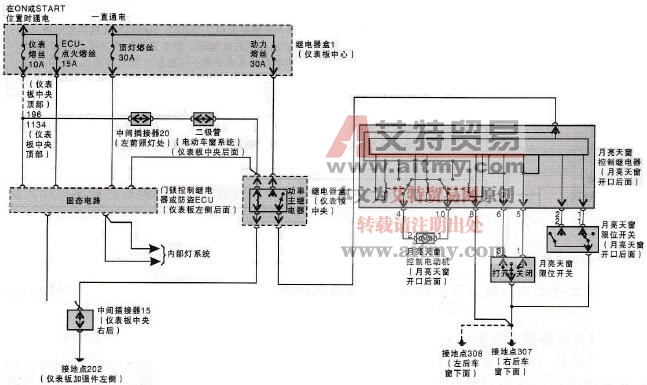

    图6-18    大霸王车系天窗电路图

    ①如果检查结果与规定不符，应检修相关线路。

    ②如果检查结果与规定相符，应修理或更换天窗控制继电器。

   2)故障检修与排除：

    ①将点火开关置于“LOCK”或“ACC”位置，用万用表DC电压档检查配线侧插接器3端与车身搭铁间的电压，该电压应为0V。

    ②将点火开关置于“ON”位置，用万用表50v直流电压档检查配线侧插接器3端与车身接地间的电压，该电压正常值应为蓄电池电压。

    ③将限位器1置于断开位置，用万用表R×1kΩ档检查配线侧插接器1端与车身接地间应不导通。

    ④将限位器1置于接通位置，用万用表R×1kΩ档检查配线侧插接器1端与车身接地间应导通。

    ⑤将限位器2置于接通或断开位置，测配线侧插接器2端与车身接地间的电阻值与测限位器1相同。

    ⑥用万用表R×1kΩ档，检查配线侧插接器4、10两端子间应导通。

    ⑦将天窗控制开关置于“OPEN”或“OFF”位置，用万用表R×1kΩ档检查配线侧插接器5端与车身接地间应不导通。

    ⑧将天窗控制开关置于“CLOSE”位置，用万用表R×1kΩ档检测配线侧插接器5端与车身接地间应导通。

    ⑨将天窗控制开关置于“CLOSE”或“OFF”位置，用万用表R×1kΩ档检测配线侧插接器6端与车身接地间应不导通。

    ⑩将天窗控制开关置于“OPEN”位置，用万用表R×1Ω档检测配线侧插接器6端与车身接地间应导通。

    ⑪用万用表R×1Ω档检测配线侧插接器8端与车身接地间应导通。

    ⑫如不符合上述规律，则问题就出在该处，进行修理或更换相关线路或元件后，故障即可排除。
