大众系列轿车空调系统中高压传感器的检测

    (1)检测工具与仪器。点火检测仪V·A·G1767、检测盒V·A·G1598A、填充机V·A·G1885。

   (2)检测方法。如图11-35所示。拔下发动机电控单元连接器。根据控制单元连接器的端子布置用检测盒V·A·G1598A正确连接好发动机线束。连接点火检测仪V·A·G1767，将检测仪搭铁线（黑夹子）接到车辆搭铁线上。将检测仪的测试线（绿夹子）连接到检测盒V·A·G1598A连接高压开关的2端子。从高压传感器的终端到检测盒V·A·G1598A连接器的导线连接是根据与发动机安装一致的空调系统或电路图确定的。从电路图中可确认高压传感器连接的发动机线束是连接发动机控制单元的接线号。该连接器与检测盒V·A·G1598A上的连接位置一致。接通点火开关，按下调节比率按钮，接通V·A·G1767。

    根据测试结果对应的故障原因排除故障，见表11-30。若检查不到故障，应进一步检查发动机控制单元和变速器控制单元故障，此时应注意高压开关G65接通空调压力开关F129。

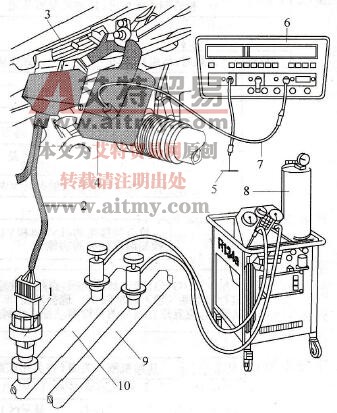

    图11-35    高压传感器的检测

    1．高压传感器；2．发动机线束；3．控制单元连接器；4．控制单元；5．搭铁；6．点火检测仪V·A·G1767；7．连接线；8．填充机V·A·G1885；9．高压制冷剂管；10．低压制冷剂管

    表11-30    根据测试结果对应的故障原因排除故障
